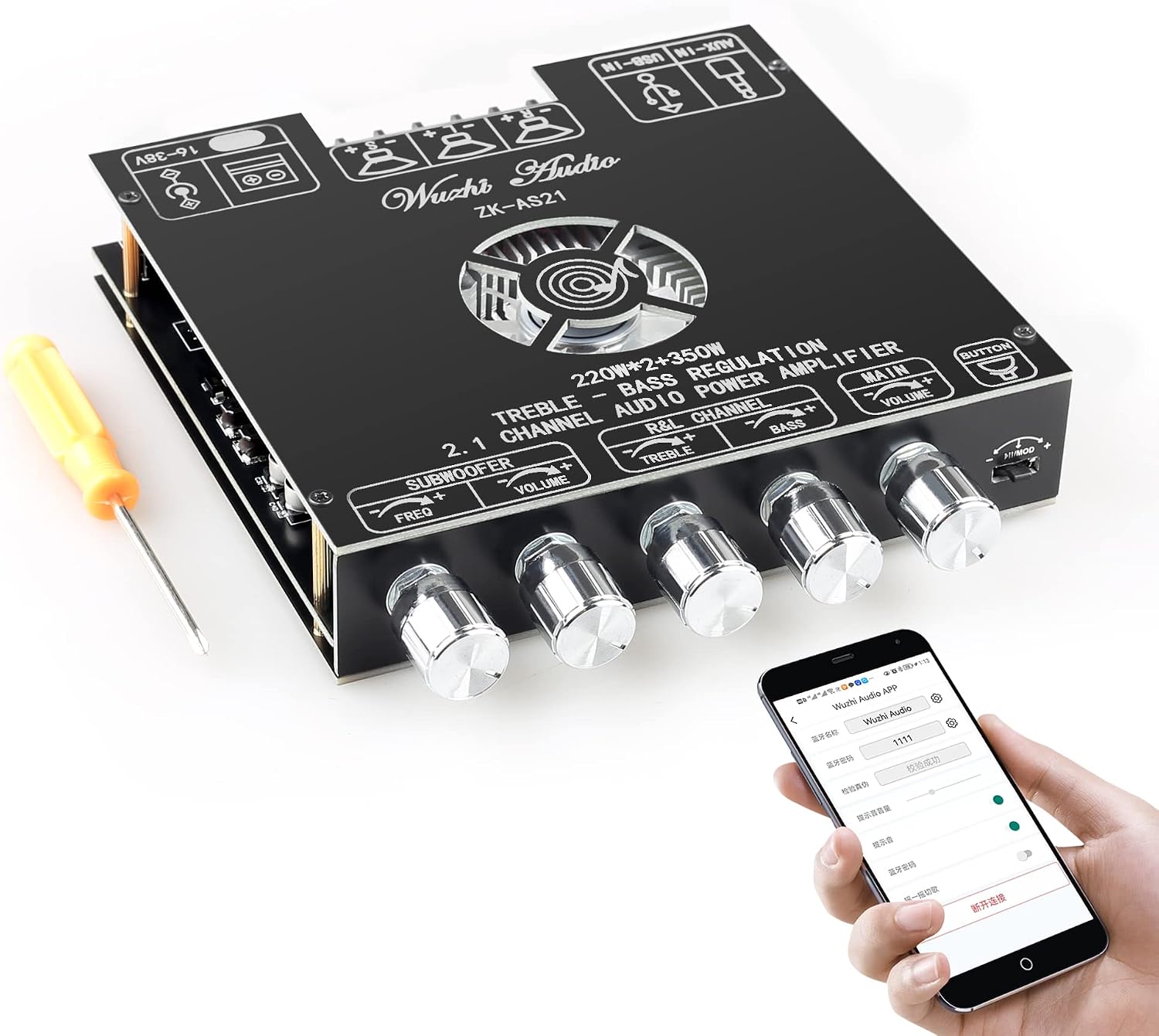

ZK-AS21 Çift TPA3255 Bluetooth 2.1 Kanal Amfi Modülü – Subwoofer Çıkışlı, Bas ve Tiz Ayarlı Amplifikatör

🔊 Stereo Ses ve Güçlü Baslar Tek Modülde!

ZK-AS21; çift TPA3255 amfi çipi, Bluetooth bağlantısı ve bağımsız subwoofer çıkışı ile müzik ve multimedya uygulamalarına yönelik 2.1 kanal amplifikatör modülüdür. Sağ ve sol hoparlörlere ek olarak bir pasif subwoofer bağlanabilir; stereo ses ayrıntıları güçlü baslarla tamamlanabilir.

Bluetooth, AUX ve USB bağlantıları farklı ses kaynaklarını kullanmanıza olanak tanır. Üzerindeki beş ayrı ayar düğmesi, ses karakterini hoparlörlerinize ve dinleme tercihinize göre düzenlemenizi sağlar.

⚡ 2 × 220W + 350W Güç Değeri Ne Anlama Gelir?

Ürün için belirtilen kanal güçleri sol kanal 220W, sağ kanal 220W ve subwoofer kanalı 350W şeklindedir. Sağ ve sol kanallar stereo sesi, bağımsız subwoofer kanalı ise düşük frekansları hoparlörlere aktarır.

Bu değerler kanal başına belirtilen üst güç değerleridir. Elde edilen çıkış gücü; besleme gerilimine, güç kaynağının kapasitesine, hoparlör empedansına ve çalışma koşullarına bağlıdır. Yüksek performans için uygun güç kaynağı, hoparlör ve soğutma koşulları birlikte sağlanmalıdır.

🎶 2.1 Kanal Ses Yapısı

• 🔹 Sol kanal: Stereo kaydın sol kanalını sol hoparlöre aktarır.

• 🔹 Sağ kanal: Stereo kaydın sağ kanalını sağ hoparlöre aktarır.

• 🔹 Subwoofer kanalı: Düşük frekansları ayrı bir bas hoparlörüne iletir.

Bağımsız subwoofer ses ve frekans ayarları sayesinde basların seviyesini ve stereo hoparlörlerle uyumunu düzenleyebilirsiniz.

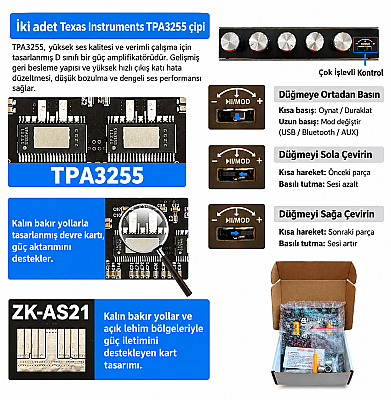

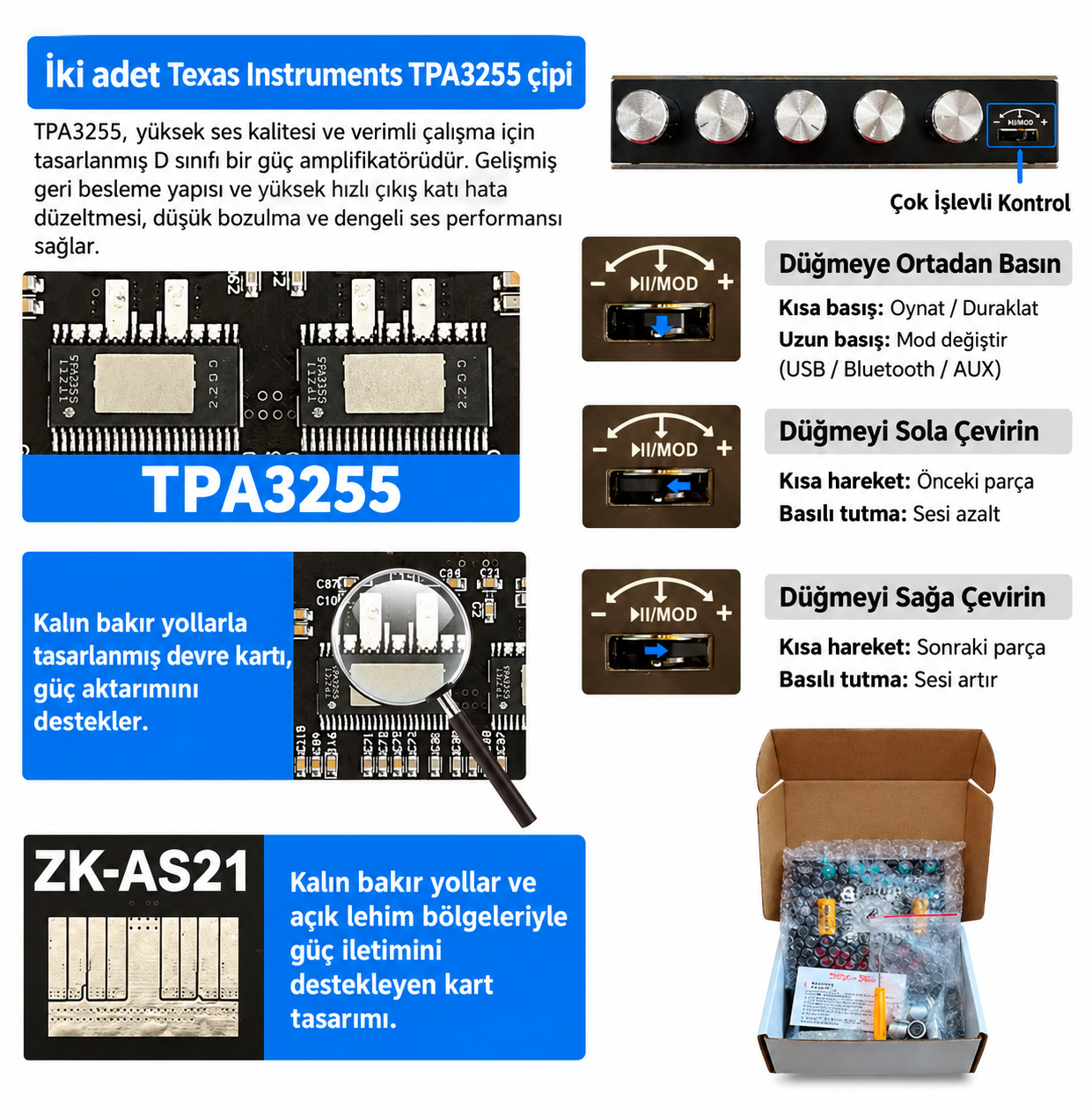

🎛️ Çift TPA3255 Amfi Çipi

ZK-AS21 üzerinde bulunan iki adet Texas Instruments TPA3255, D sınıfı amplifikasyon yapısıyla çalışır. TPA3255’in gelişmiş geri besleme ve çıkış katı hata düzeltme teknolojileri, düşük bozulmalı ses üretimini destekler.

Çift çipli yapı, sağ ve sol kanal ile subwoofer çıkışını aynı kart üzerinde bir araya getirerek kompakt bir 2.1 kanal çözüm sunar.

📱 Bluetooth ile Kablosuz Müzik

Telefon, tablet ve uyumlu bilgisayarınızdan Bluetooth üzerinden ses aktarabilirsiniz. Eşleştirme tamamlandıktan sonra cihazınızda çalan müzik, podcast ve video sesleri amfiye bağlı hoparlörlerden duyulur.

Telefonunuzdan içerik seçebilir, ses seviyesini cihazınızdan veya amfinin ana ses düğmesinden ayarlayabilirsiniz.

🔌 Farklı Ses Kaynakları İçin Bağlantı Seçenekleri

Bağlantı	Kullanım
Bluetooth	Telefon, tablet ve uyumlu bilgisayarlardan kablosuz ses aktarımı
3,5 mm AUX	Uyumlu ses kaynaklarından kablolu ses girişi
USB bellek	Desteklenen müzik dosyalarını USB bellek üzerinden oynatma
USB ses kartı modu	Uyumlu cihazlarla USB üzerinden ses aktarımı

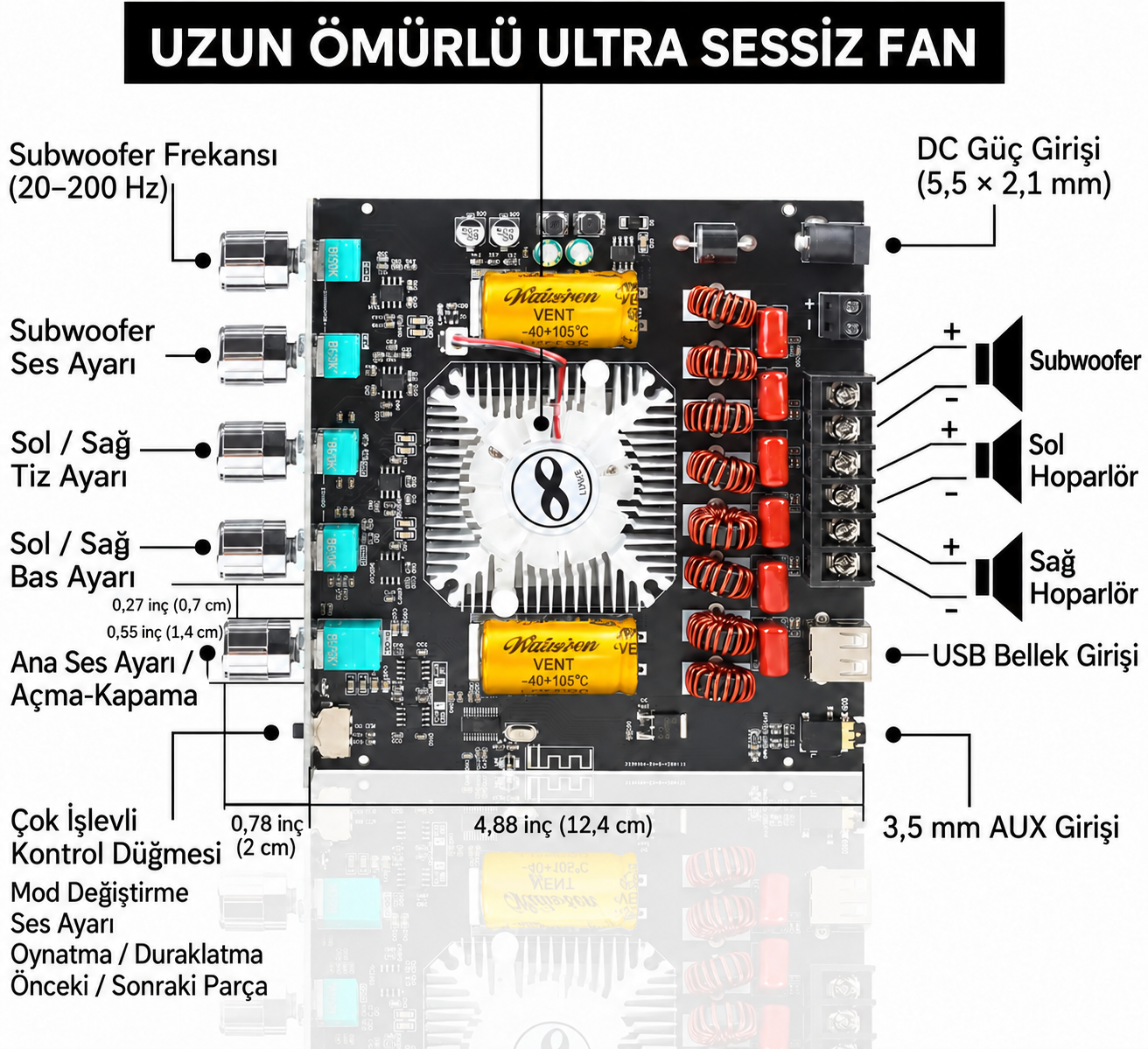

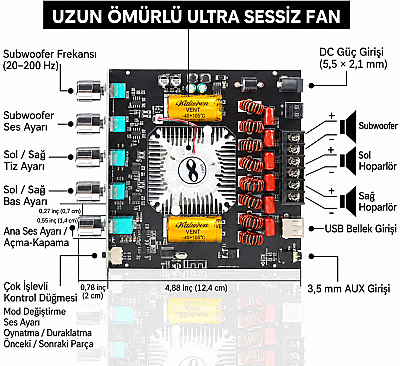

🎚️ Beş Ayrı Düğmeyle Ses Kontrolü

Kontrol	İşlev
Subwoofer frekansı	Bas kanalının üst frekans sınırını ayarlar
Subwoofer ses seviyesi	Bas hoparlörünün sesini bağımsız olarak düzenler
Sağ / sol kanal tiz ayarı	Stereo kanalların yüksek frekanslarını ayarlar
Sağ / sol kanal bas ayarı	Stereo kanalların düşük frekanslarını ayarlar
Ana ses / açma-kapama	Genel ses seviyesini ve cihazın açılıp kapanmasını kontrol eder

Subwoofer frekans ayarı 20–200 Hz aralığındadır. Bu ayar, bas hoparlörünün stereo hoparlörlerle daha dengeli çalışmasına yardımcı olur.

⏯️ Çok İşlevli Kontrol Düğmesi

Bluetooth ve USB oynatma işlevlerini kart üzerindeki kontrol düğmesiyle yönetebilirsiniz:

• Ortaya kısa basış: Oynatma / duraklatma

• Ortaya uzun basış: USB, Bluetooth ve AUX arasında mod değiştirme

• Sola kısa hareket: Önceki parça

• Sola doğru tutma: Sesi azaltma

• Sağa kısa hareket: Sonraki parça

• Sağa doğru tutma: Sesi artırma

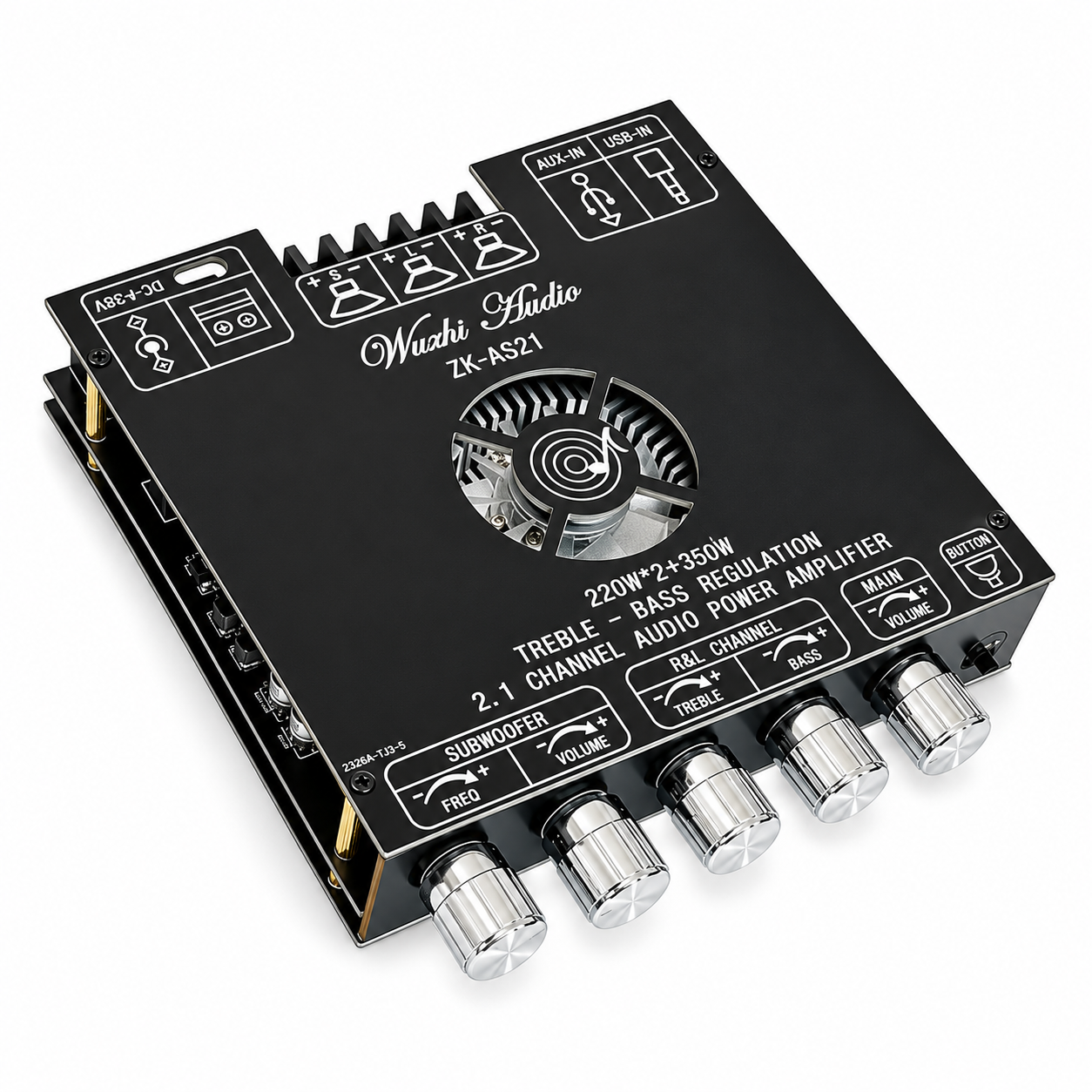

❄️ Fanlı Soğutma Sistemi

Alüminyum soğutucu ve fan, güç katında oluşan ısının uzaklaştırılmasına yardımcı olur. Üst kapaktaki fan açıklığı hava geçişini destekler.

Uzun süreli kullanımda fan bölgesinin açık bırakılması ve modül çevresinde hava dolaşımı sağlanması önerilir.

📋 Teknik Özellikler

Özellik	Değer / Açıklama
Model	ZK-AS21
Amfi çipleri	2 adet TPA3255
Amplifikatör sınıfı	D sınıfı
Kanal yapısı	2.1 kanal: sol + sağ + subwoofer
Belirtilen sağ / sol kanal gücü	Kanal başına 220W’a kadar*
Belirtilen subwoofer gücü	350W’a kadar*
Ses girişleri	Bluetooth, AUX, USB bellek ve USB ses kartı modu
Kart için belirtilen besleme aralığı	DC 16–38V
AUX bağlantısı	3,5 mm
Güç bağlantısı	5,5 × 2,1 mm DC soket veya 2 pinli güç klemensi
Subwoofer frekans ayarı	20–200 Hz
Ses ayarları	Ana ses, subwoofer sesi, subwoofer frekansı, bas ve tiz
Soğutma	Fan ve alüminyum soğutucu
Hoparlör çıkışları	Sol, sağ ve subwoofer için ayrı + / − terminaller
Hoparlör tipi	Pasif hoparlör ve pasif subwoofer
Genişletme bağlantısı	Uyumlu harici mikrofon ön yükselteç kartı için giriş / çıkış portları
Gövde yapısı	Üst ve alt koruyucu plaka

Çıkış gücü; besleme, hoparlör yükü, soğutma ve ölçüm koşullarına bağlıdır.

🔋 Güç Kaynağı ve Bağlantı

Modül, kart için belirtilen DC 16–38V besleme aralığına uygun, regüle bir güç kaynağıyla kullanılmalıdır. Güç kaynağının akım kapasitesi, kullanılacak hoparlörlere ve hedeflenen ses seviyesine göre seçilmelidir.

Yüksek güç kullanımında bağlantı kabloları ve konnektörler de çekilecek akıma uygun olmalıdır. Güç bağlantısında kart üzerindeki pozitif (+) ve negatif (−) işaretleri esas alınmalıdır.

🛡️ Koruma Özellikleri

TPA3255 çiplerinin dahili koruma sistemi aşağıdaki durumlara karşı koruma işlevleri içerir:

• 🌡️ Aşırı sıcaklık

• ⚡ Aşırı akım ve aşırı yük

• 🔌 Kısa devre

• 🔋 Düşük besleme gerilimi

Doğru güç kaynağı, uygun hoparlör yükü ve yeterli hava dolaşımı, verimli kullanımın temelini oluşturur.

🎤 Mikrofon Ön Yükselteç Kartıyla Genişletme

Genişletme bağlantıları, uyumlu ZK-AMP mikrofon ön yükselteç / reverb kartı ile kullanım imkânı sunar. Harici kart üzerinden mikrofon sinyali ve ses efekti işlevleri sisteme eklenebilir.

Genişletme bağlantısı kullanılırken DIP anahtarları, bağlantı görselinde belirtildiği şekilde OFF konumuna alınmalıdır. Harici kartın beslemesi kendi çalışma gerilimine göre yapılır.

Mikrofon ön yükselteç kartı ayrıca temin edilir.

🎯 Kullanım Alanları

• 🎵 Evde stereo müzik ve subwoofer uygulamaları

• 🎬 Uyumlu ses kaynağıyla film ve video sesi oynatma

• 🖥️ Masaüstü multimedya ses sistemleri

• 🔧 Pasif hoparlör kabinlerini değerlendirme

• 🧰 Elektronik ve hobi amaçlı ses projeleri

• 🎤 Uyumlu harici mikrofon kartıyla mikrofonlu ses uygulamaları

🔗 Temel Bağlantı Şeması

 TELEFON / TABLET / BİLGİSAYAR
│
Bluetooth veya AUX
│
▼
┌──────────────────┐
USB ─────►│ ZK-AS21 │
│ 2.1 KANAL AMFİ │
└──────────────────┘
HOPARLÖR ÇIKIŞLARI
L+ ─────── Sol hoparlör (+)
L− ─────── Sol hoparlör (−)
R+ ─────── Sağ hoparlör (+)
R− ─────── Sağ hoparlör (−)
S+ ─────── Subwoofer (+)
S− ─────── Subwoofer (−)
GÜÇ BAĞLANTISI
DC GÜÇ KAYNAĞI
│
▼
Kartın DC soketi veya güç klemensi

Bağlantı noktalarında kart üzerindeki işaretleri esas alın. Hoparlör çıkışlarının eksi uçlarını birbirine veya güç kaynağının eksi ucuna bağlamayın.

📦 Paket İçeriği

• 1 adet ZK-AS21 amfi kartı

• Üst ve alt koruyucu kapak

• 5 adet ses kontrol düğmesi başlığı

• Montaj vidaları ve ara yükselticiler

• 1 adet tornavida

Güç kaynağı, hoparlörler, subwoofer ve harici mikrofon kartı ayrıca temin edilir.
