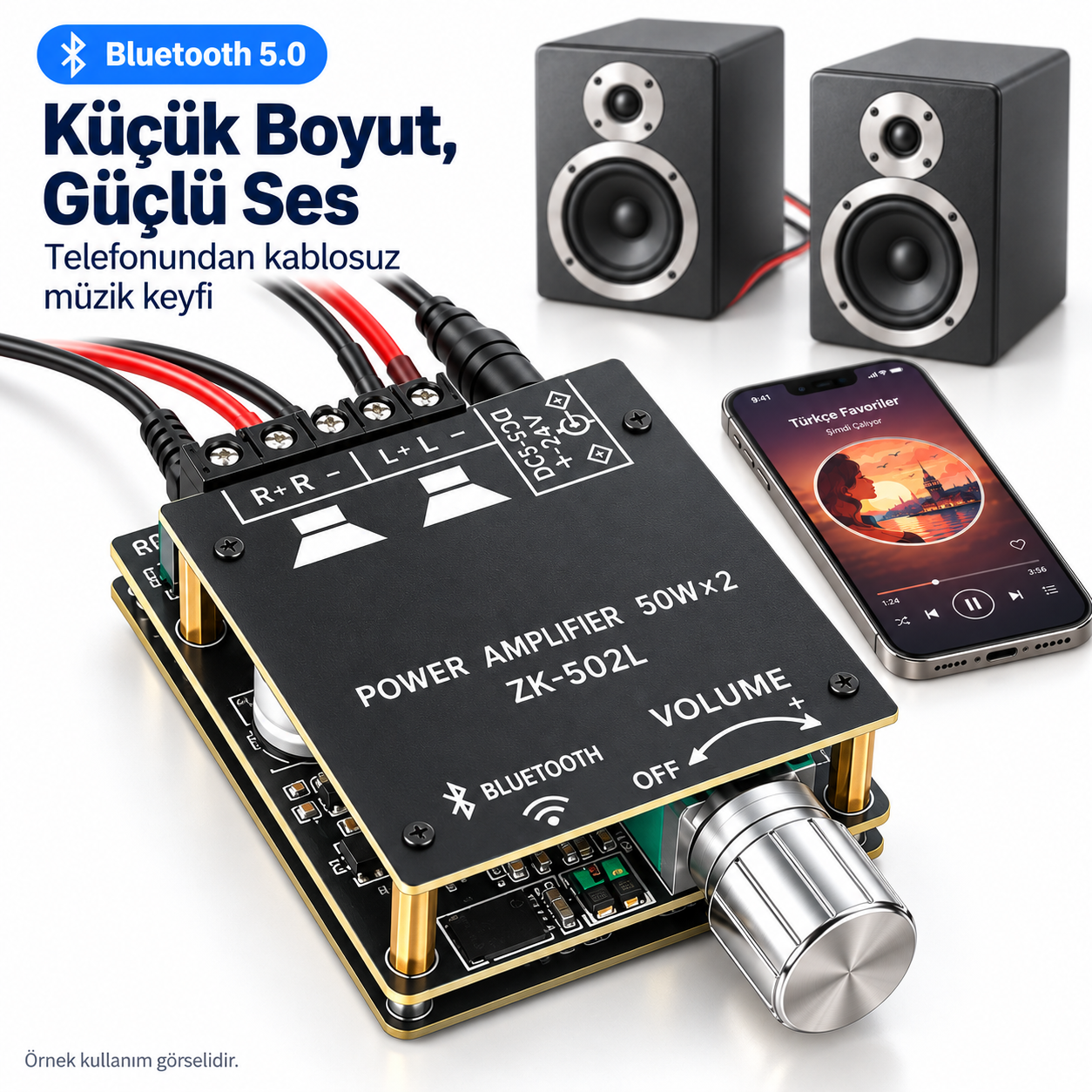

ZK-502L TPA3116D2 Çift Kanal 2x50W Bluetooth 5.0 Stereo Amfi Modülü – Mini Amplifikatör Kartı

🔊 Küçük Boyut, Güçlü Stereo Ses!

ZK-502L Bluetooth amfi modülü; telefon, tablet ve uyumlu bilgisayarınızdaki müzikleri pasif hoparlörlerinize kablosuz olarak aktarmanızı sağlar. TPA3116D2 amfi çipi, Bluetooth 5.0 bağlantısı ve çift kanal stereo çıkışı ile ev, masaüstü ve elektronik ses projeleri için kompakt bir çözümdür.

Döner ses ayar düğmesi, kolay bağlantı terminalleri ve akrilik kapakları sayesinde kullanışlı bir yapı sunar.

⚡ 2x50W Çift Kanal Stereo Güç

ZK-502L, uygun besleme ve hoparlör koşullarında sağ ve sol kanalda 50W’a kadar çıkış gücü sunar. İki ayrı hoparlör üzerinden müziklerdeki kanal ayrıntılarını aktararak güçlü ve dengeli bir stereo ses deneyimi oluşturur.

En iyi performans için yeterli akım kapasitesine sahip kaliteli bir güç kaynağı ve 4–8Ω pasif hoparlörlerle kullanılması önerilir.

📱 Telefonundan Bluetooth ile Müzik Dinle

Bluetooth 5.0 bağlantısı sayesinde Android telefon, iPhone, tablet ve uyumlu bilgisayarınızdan kablosuz ses aktarabilirsiniz. Eşleştirme sonrasında cihazınızda oynatılan müzik, podcast ve video sesleri amfiye bağlı hoparlörlerden duyulur.

Telefon ile amfi arasında ses kablosuna ihtiyaç duyulmaz. Modülün çalışması için harici DC güç kaynağı kullanılır.

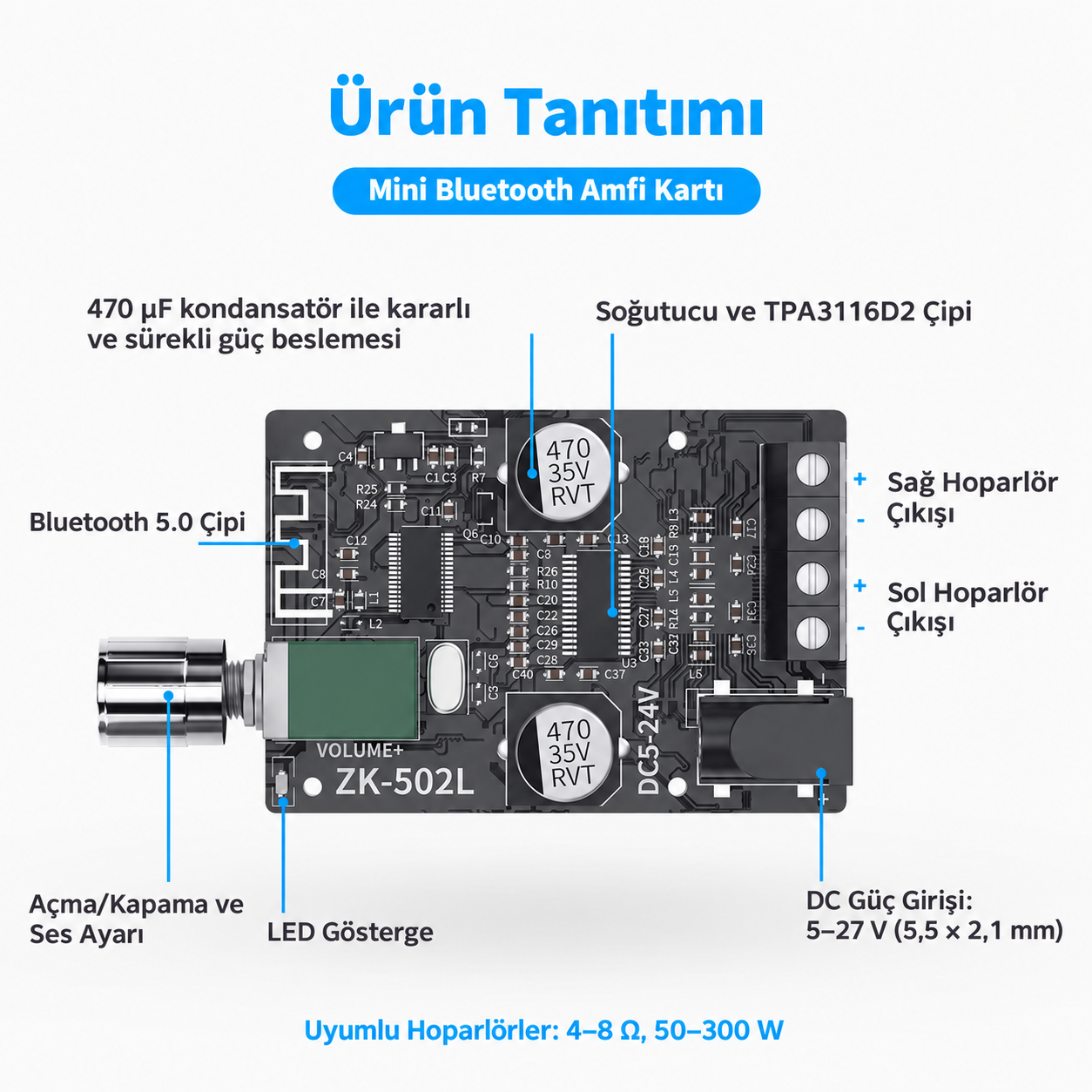

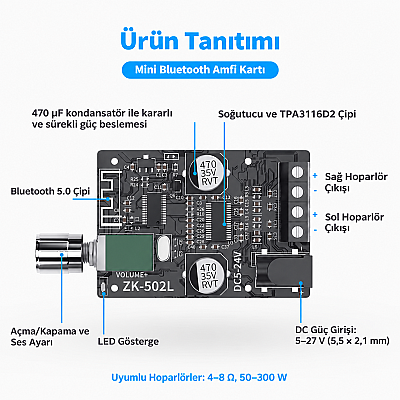

🎛️ TPA3116D2 ile Verimli Amplifikasyon

Texas Instruments TPA3116D2, stereo ses uygulamalarına yönelik D sınıfı bir güç amplifikatörüdür. Verimli çalışma yapısı, kompakt ses sistemlerinde enerji kaybını ve ısı oluşumunu azaltmaya yardımcı olur.

Sağ ve sol kanalın ayrı çıkışlara sahip olması, iki hoparlörle stereo kullanım sağlar.

🔄 Tek Düğmeyle Ses Ayarı ve Açma/Kapama

Üzerindeki döner potansiyometre ile ses seviyesini kolayca ayarlayabilirsiniz. Anahtarlı yapısı sayesinde aynı düğme üzerinden modülü açıp kapatabilirsiniz. LED gösterge çalışma durumunu takip etmeyi kolaylaştırır.

📋 Teknik Özellikler

Özellik	Değer / Açıklama
Model	ZK-502L
Amfi çipi	TPA3116D2
Amplifikatör sınıfı	D sınıfı
Kanal sayısı	2 kanal, sağ ve sol stereo
Çıkış gücü	Uygun çalışma koşullarında 2 × 50W’a kadar
Kablosuz bağlantı	Bluetooth 5.0
Ses giriş yöntemi	Bluetooth
Besleme gerilimi	DC 5–24V
Hoparlör empedansı	4–8Ω
Hoparlör tipi	Pasif hoparlör
Güç giriş soketi	5,5 × 2,1 mm DC
Ses kontrolü	Döner potansiyometre
Açma / kapama	Ses ayar düğmesi üzerinden
Durum göstergesi	LED
Hoparlör bağlantısı	Sağ ve sol kanal için ayrı + / − terminaller
Kapak yapısı	Üst ve alt akrilik plaka

🔌 Güç Kaynağı Seçimi

ZK-502L, DC 5–24V regüle güç kaynaklarıyla kullanılabilir. Besleme gerilimi ve adaptörün akım kapasitesi, elde edilen ses gücünü doğrudan etkiler.

• 🔹 12V besleme: Günlük dinleme ve daha düşük güç gerektiren uygulamalar için uygundur.

• 🔹 19–24V besleme: Uygun hoparlörlerle daha yüksek çıkış gücünden yararlanmak için tercih edilebilir.

• 🔹 Yüksek güç hedeflenen kullanım: 24V 5A sınıfında kaliteli bir adaptör uygun bir seçimdir.

Bağlantı sırasında kart üzerindeki güç ve polarite işaretleri esas alınmalıdır. Besleme gerilimi 24V’u aşmamalıdır.

🔈 4–8Ω Pasif Hoparlörlerle Uyumlu

Modül, 4Ω veya 8Ω pasif hoparlörlerle kullanılabilir. Sağ ve sol kanalda aynı empedansa ve benzer özelliklere sahip hoparlörler kullanılması, dengeli bir stereo dinleme deneyimini destekler.

Hoparlör seçimi yapılırken empedansın yanı sıra hoparlörün güç kapasitesi de hedeflenen ses seviyesine uygun olmalıdır.

🛡️ Dahili Koruma Özellikleri

TPA3116D2 çipinde bulunan koruma işlevleri, amfinin kontrollü çalışmasını destekler:

• 🌡️ Aşırı sıcaklık koruması

• ⚡ Kısa devre koruması

• 🔋 Düşük gerilim koruması

• 🛡️ Aşırı gerilim koruması

• 🔊 Çıkışta DC hata algılama

Uzun süreli yüksek ses kullanımında modül çevresinde hava dolaşımı sağlanması önerilir.

🎯 Kullanım Alanları

• 🎵 Pasif hoparlörlerle kablosuz müzik dinleme

• 🖥️ Masaüstü bilgisayar ve çalışma alanlarında stereo ses uygulamaları

• 🏠 Ev ve atölyede müzik, podcast ve video sesi oynatma

• 🔧 Uygun hoparlör kabinlerini Bluetooth bağlantısıyla değerlendirme

• 🧰 Elektronik ve hobi projelerinde ses amplifikasyonu

• 📱 Telefon veya tableti kablosuz ses kaynağı olarak kullanma

🔗 Bağlantı Şeması

 TELEFON / TABLET / BİLGİSAYAR
│
Bluetooth 5.0
│
▼
┌────────────────┐
│ ZK-502L │
│ STEREO AMFİ │
└────────────────┘
HOPARLÖR BAĞLANTILARI
L+ ────── Sol hoparlör (+)
L− ────── Sol hoparlör (−)
R+ ────── Sağ hoparlör (+)
R− ────── Sağ hoparlör (−)
GÜÇ BAĞLANTISI
DC 5–24V ADAPTÖR
│
▼
DC GÜÇ GİRİŞİ
5,5 × 2,1 mm

Bağlantılarda kart üzerindeki terminal işaretlerini esas alın. Hoparlörlerin eksi uçlarını birbirine veya güç kaynağının eksi ucuna bağlamayın.

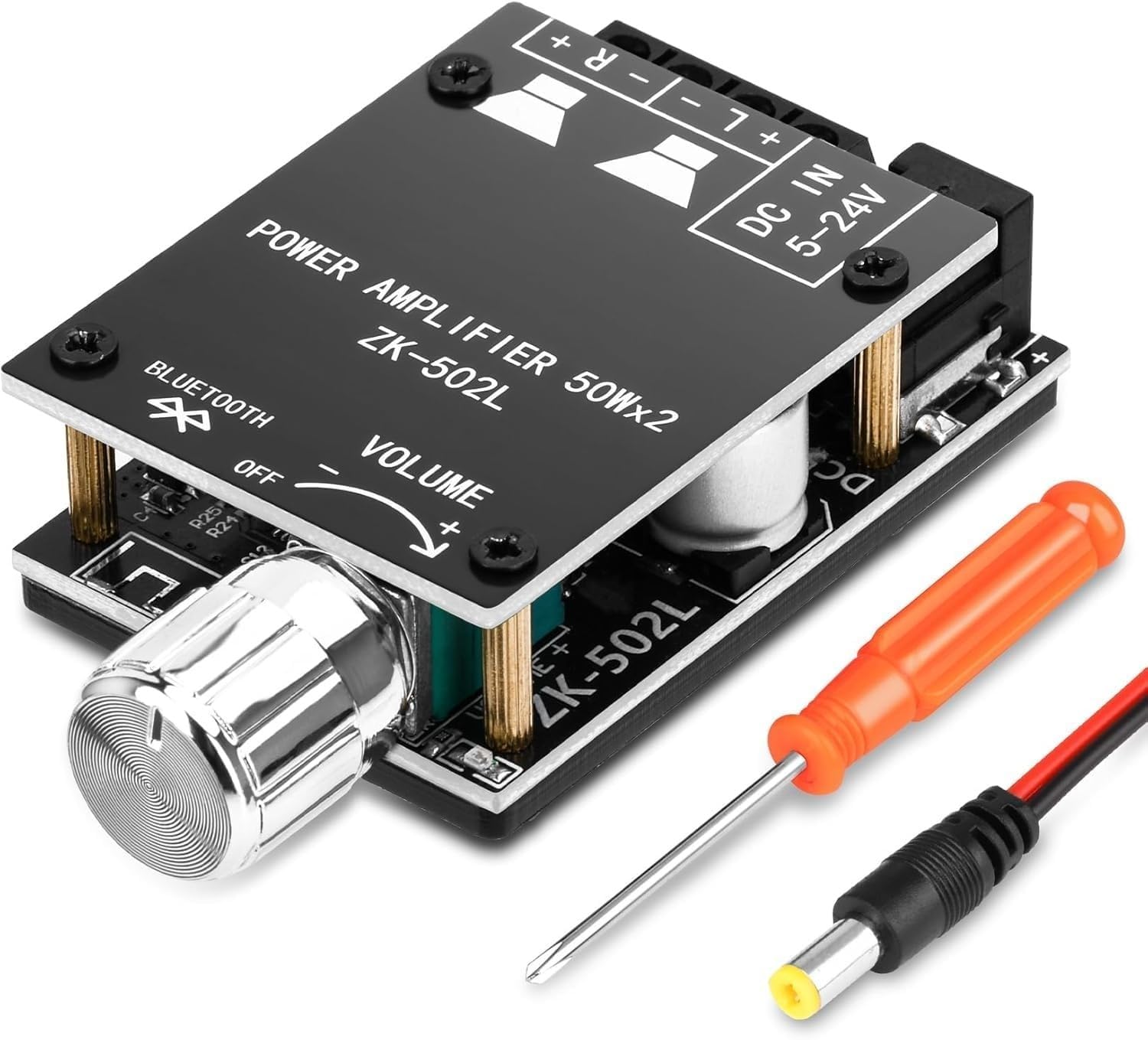

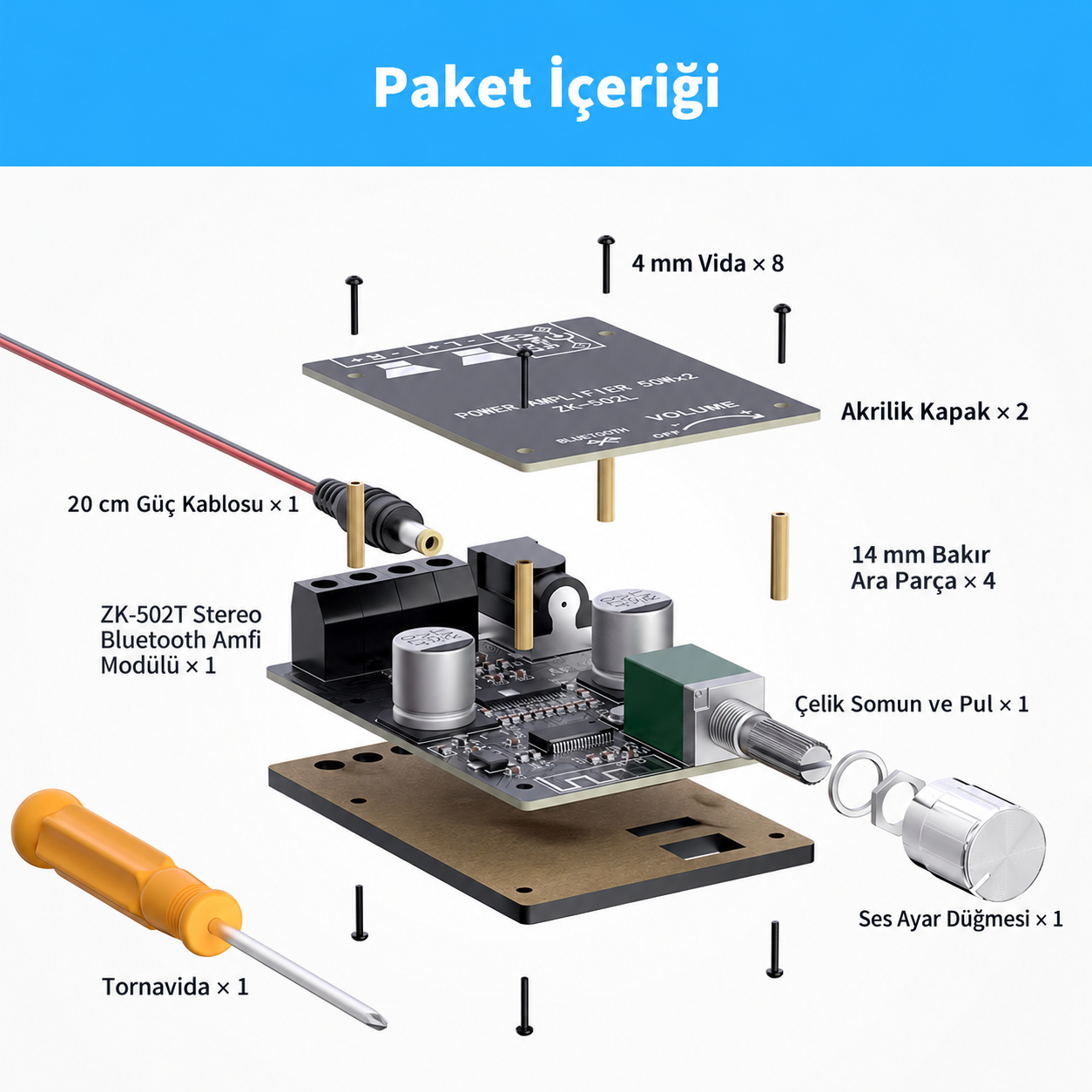

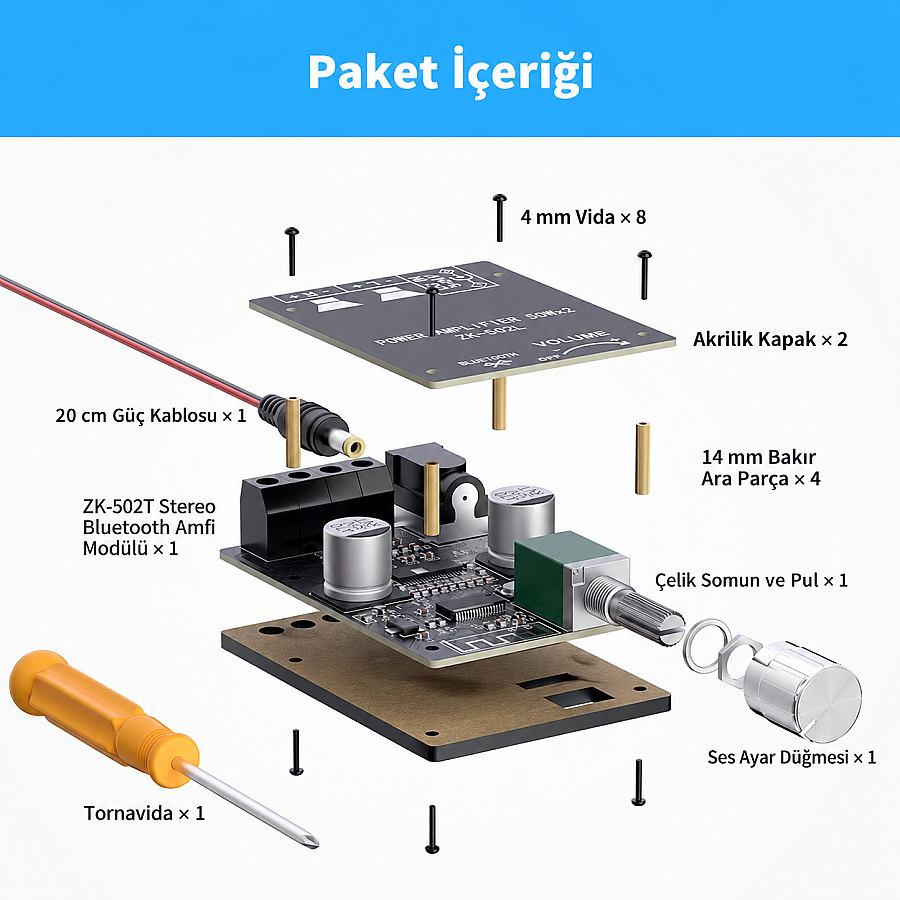

📦 Paket İçeriği

• 1 adet ZK-502L Bluetooth stereo amfi modülü

• 2 adet akrilik kapak

• 1 adet ses ayar düğmesi

• 1 adet 20 cm güç bağlantı kablosu

• 1 adet tornavida

• 8 adet montaj vidası

• 4 adet ara yükseltici

• 1 takım somun ve pul

Güç adaptörü ve hoparlörler ayrıca temin edilir.
