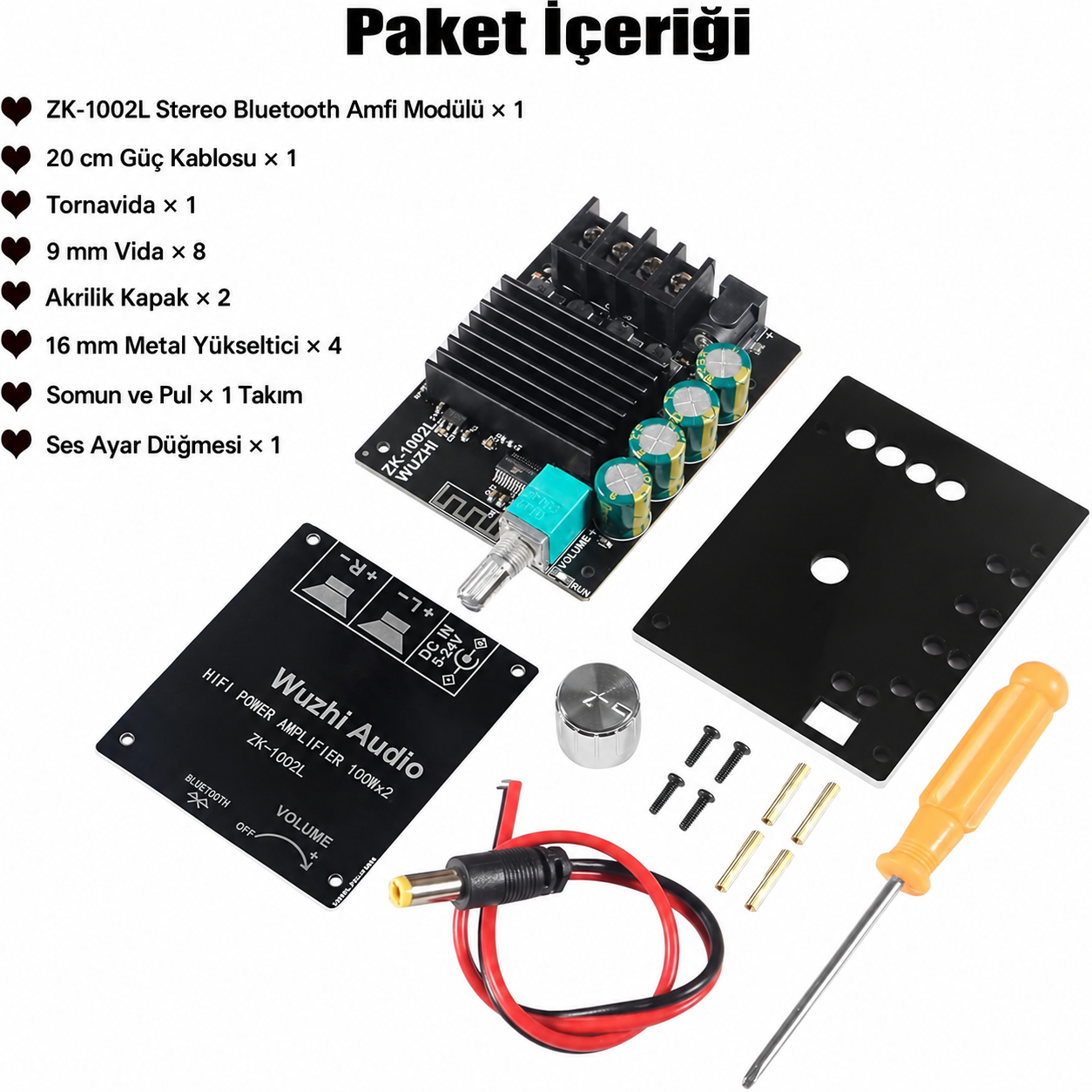

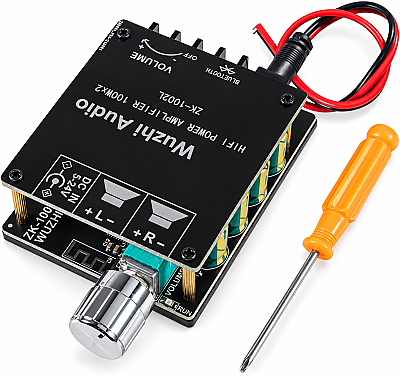

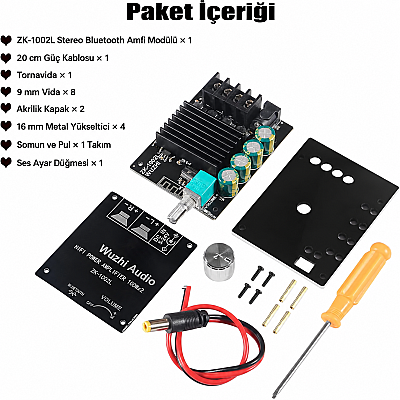

🔊 ZK-1002L 2x100W Bluetooth 5.0 Stereo Amfi Modülü – Mini Amplifikatör Kartı

🎵 Pasif hoparlörlerinizi Bluetooth bağlantılı bir ses sistemine dönüştürün!

ZK-1002L mini stereo amfi modülü; telefon, tablet veya uyumlu bilgisayardan gelen Bluetooth sesini yükselterek sağ ve sol hoparlöre aktaran kompakt bir amplifikatör kartıdır. Kablosuz müzik dinlemek, mevcut pasif hoparlörleri değerlendirmek ve kendi ses sistemini geliştirmek isteyen kullanıcılar için uygundur.

🎚️ Döner ses kontrolü: Ses seviyesini kart üzerinden ayarlayın.
📶 Bluetooth 5.0: Uyumlu cihazlardan kablosuz ses aktarın.
🔊 Çift kanal stereo: Sağ ve sol hoparlörle stereo ses sistemi oluşturun.
🔌 5–24 V DC besleme: Projenize uygun DC güç kaynağıyla kullanın.
🛡️ Koruma özellikleri: Aşırı ısınma ve kısa devre korumasından yararlanın.

⚡ 2x100W Ne Anlama Gelir?

2x100W, sağ ve sol kanal için ayrı ayrı belirtilen maksimum çıkış gücünü ifade eder. Bu değer, her koşulda toplam 200W sürekli ve bozulmasız ses çıkışı alınacağı anlamına gelmez.

🔋 Besleme gerilimi ve akımı, ulaşılabilecek gücü etkiler.
🔊 Hoparlör empedansı, amfinin verebileceği çıkışı değiştirir.
🌡️ Soğutma koşulları, uzun süreli kullanım performansını etkiler.
🎵 Ses bozulması seviyesi, kullanılabilir temiz ses gücünü belirler.

Örneğin 24 V / 5 A adaptörün giriş gücü kapasitesi 120 W’tır. Amfinin kayıpları da bulunduğundan bu adaptörle sürekli 200 W ses çıkışı elde edilemez.

Üretici kılavuzu

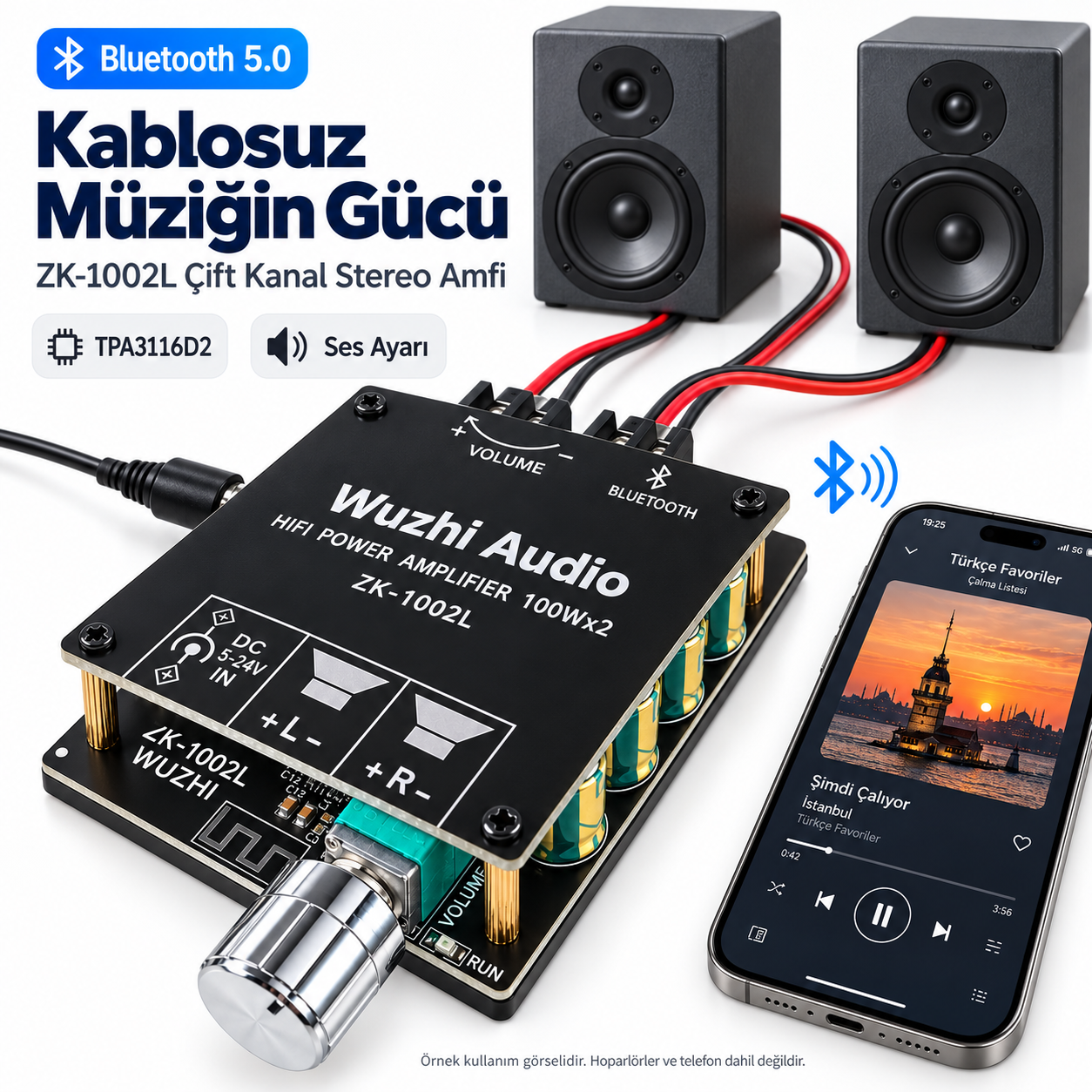

🎯 Kullanım Amacı ve Kullanım Alanları

ZK-1002L, Bluetooth ses kaynağı ile pasif hoparlörler arasında çalışan bir güç amplifikatörüdür. Temel çalışma düzeni şöyledir:

📱 Ses kaynağı → 📶 Bluetooth → 🎛️ ZK-1002L → 🔊 Pasif hoparlörler

Kablosuz bağlantı telefon veya bilgisayar ile amfi arasındadır. Hoparlörler karta kabloyla bağlanır; amfinin ayrıca DC güç kaynağıyla beslenmesi gerekir.

🏠 Ev tipi müzik sistemleri: Uyumlu pasif hoparlörlerle kompakt stereo sistem oluşturma.

🖥️ Masaüstü ses uygulamaları: Bluetooth destekli bilgisayar, tablet veya telefondan müzik dinleme.

♻️ Eski hoparlörleri değerlendirme: Sağlam ve uygun empedanslı pasif hoparlörlere kablosuz ses kaynağı kazandırma.

🛠️ DIY hoparlör projeleri: Kendi muhafazanıza ve kullanım ihtiyacınıza göre özel ses sistemi geliştirme.

🏭 Atölye ve hobi odası kullanımı: Az yer kaplayan, ses ayarı kart üzerinden yapılabilen bir müzik sistemi hazırlama.

🔋 Taşınabilir ses projeleri: Uygun batarya, BMS ve güç düzenleme devreleriyle bataryalı uygulamalar geliştirme.

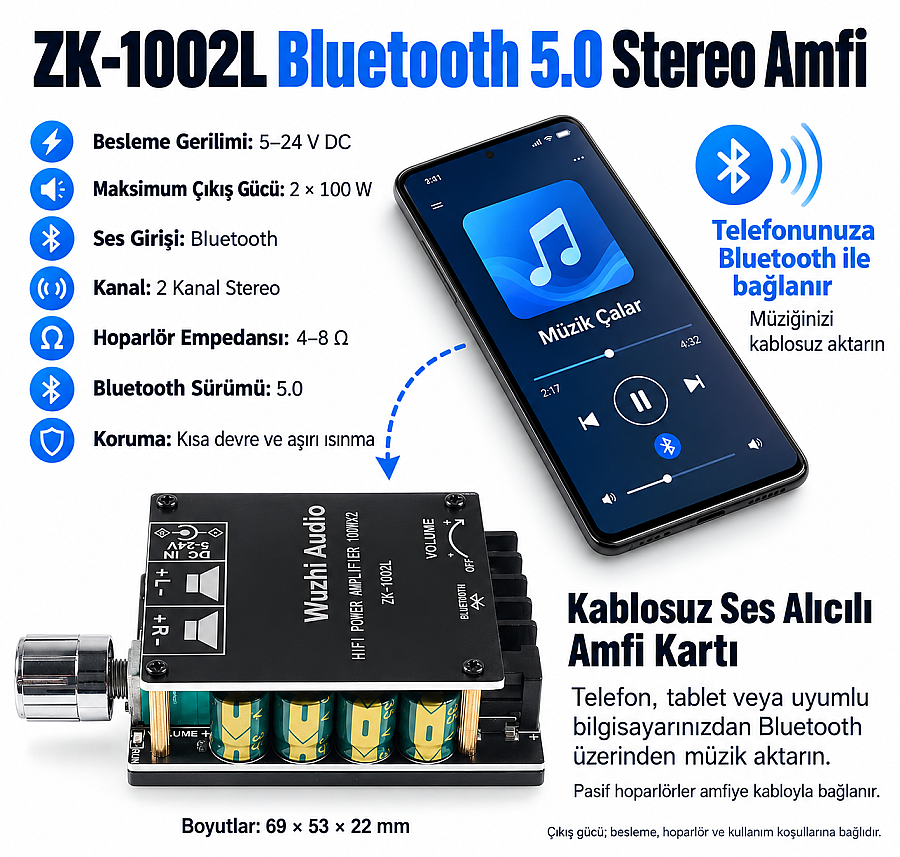

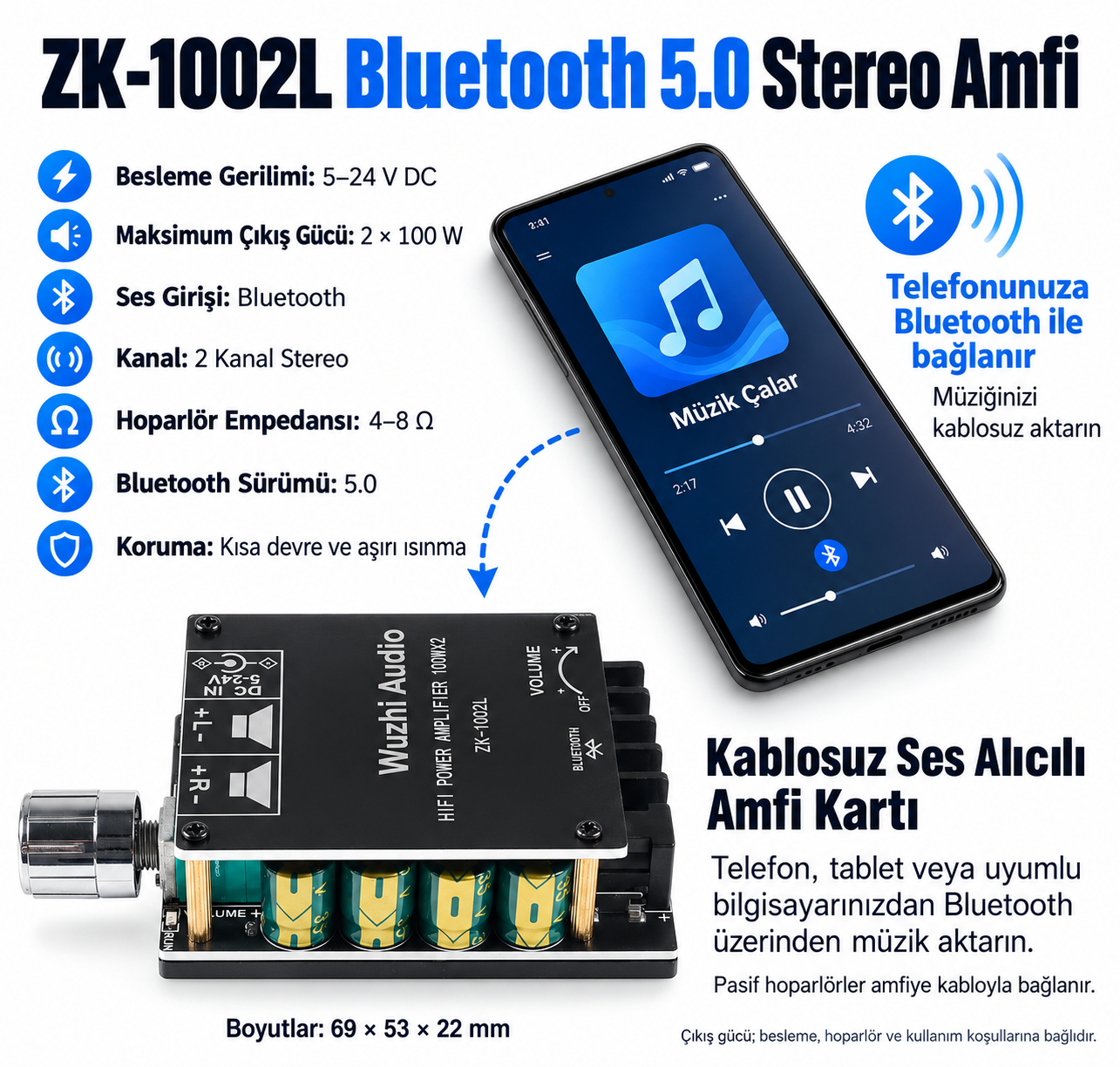

📋 Teknik Özellikler

Özellik	Teknik değer / açıklama
🏷️ Model	ZK-1002L
🎛️ Ürün tipi	Bluetooth ses girişli stereo amfi modülü
🔊 Kanal sayısı	2 kanal, sağ ve sol
🎵 Ses düzeni	2.0 stereo
📶 Bluetooth sürümü	5.0
📥 Ses girişi	Bluetooth
⚡ Maksimum çıkış gücü	2 × 100 W olarak belirtilir
📊 Sürekli RMS gücü	Belirli yük ve bozulma koşullarında doğrulanmış değer belirtilmemiştir
🔌 Besleme gerilimi	5–24 V DC
🔊 Hoparlör empedansı	Kanal başına 4–8 Ω
🧲 Hoparlör tipi	Pasif hoparlör
🎚️ Ses ayarı	Döner potansiyometre
🔗 Güç soketi	Referans modelde 5,5 × 2,1 mm DC soket
📡 Bluetooth mesafesi	Engelsiz ortamda yaklaşık 15 metre; ortam koşullarına bağlıdır
🌡️ Soğutma	Soğutuculu kart yapısı
🛡️ Belirtilen korumalar	Aşırı ısınma ve kısa devre

Temel teknik değerler ZK-1002L üretici kılavuzuna, koruma ve soğutma bilgileri ise kartın teknik dokümanına dayanmaktadır.

🔋 Güç Kaynağı ve Besleme Seçimi

Kart, 5–24 V aralığında regüleli DC güç kaynağıyla çalıştırılmalıdır. Adaptör seçimi yapılırken yalnızca voltaj değil, sağlayabileceği akım ve kullanılacak hoparlörler de değerlendirilmelidir.

Besleme	Kullanım değerlendirmesi
5 V DC	Desteklenen aralığın alt sınırıdır; yüksek güç beklentisi için uygun değildir.
12 V DC	Düşük ve orta ses seviyeli masaüstü uygulamalarında değerlendirilebilir.
19 V DC	Yeterli akım kapasitesiyle daha yüksek ses seviyesi sağlayabilir.
24 V DC	Belirtilen üst besleme sınırıdır; soğutma ve bağlantı kapasitesi önemlidir.

🔎 Adaptörün amper değeri, sağlayabileceği akım kapasitesidir; bu akımın tamamını karta zorla vermez. Bununla birlikte kart, soket ve kabloların sınırları aşılmamalıdır.

⚠️ Doğrudan 220 V şebeke veya AC trafo çıkışı bağlanmaz. Güç bağlantısından önce gerilim ve polarite kontrol edilmelidir.

🔋 Bataryalı kullanımda, bataryanın nominal gerilimi değil, tam dolu durumdaki en yüksek gerilimi de dikkate alınmalıdır. Bu değer 24 V sınırını aşmamalıdır.

🔗 Bağlantı Şeması

Aşağıdaki şema işlevsel bağlantıyı gösterir. Klemenslerin fiziksel sırasını kart üzerindeki L+, L−, R+, R− işaretlerinden kontrol edin.

 📱 TELEFON / TABLET / BİLGİSAYAR
│
Bluetooth 5.0
│
▼
┌──────────────────────┐
│ ZK-1002L │
│ │
│ L+ ───────────────────── Sol hoparlör (+)
│ L− ───────────────────── Sol hoparlör (−)
│ │
│ R+ ───────────────────── Sağ hoparlör (+)       TELEFON / TABLET / BİLGİSAYAR
                      |
                Bluetooth 5.0
                      |
                      v
             +----------------+
             |    ZK-1002L    |
             |                |
 SOL (+) <---| L+          R+ |---> SAĞ (+)
HOPARLÖR     |                |    HOPARLÖR
 SOL (-) <---| L-          R- |---> SAĞ (-)
             |                |
             |     DC IN      |
             +-------+--------+
                     |
              5–24 V DC ADAPTÖR
           │ R− ───────────────────── Sağ hoparlör (−)
│ │
│ DC GÜÇ GİRİŞİ │
└──────────┬───────────┘
│
5–24 V DC ADAPTÖR
Uygun polarite
🔊 Her kanal: 4–8 Ω pasif hoparlör

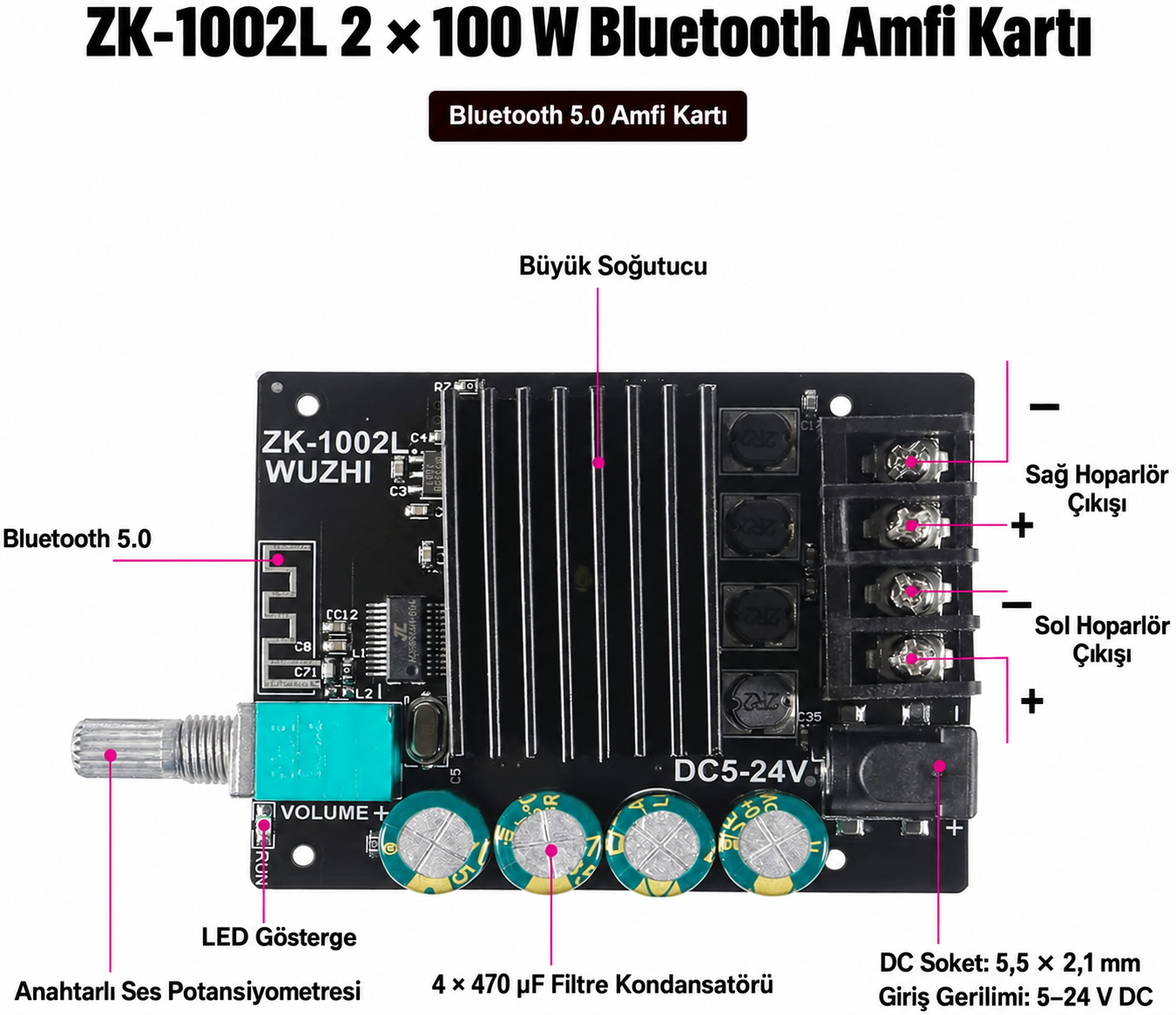

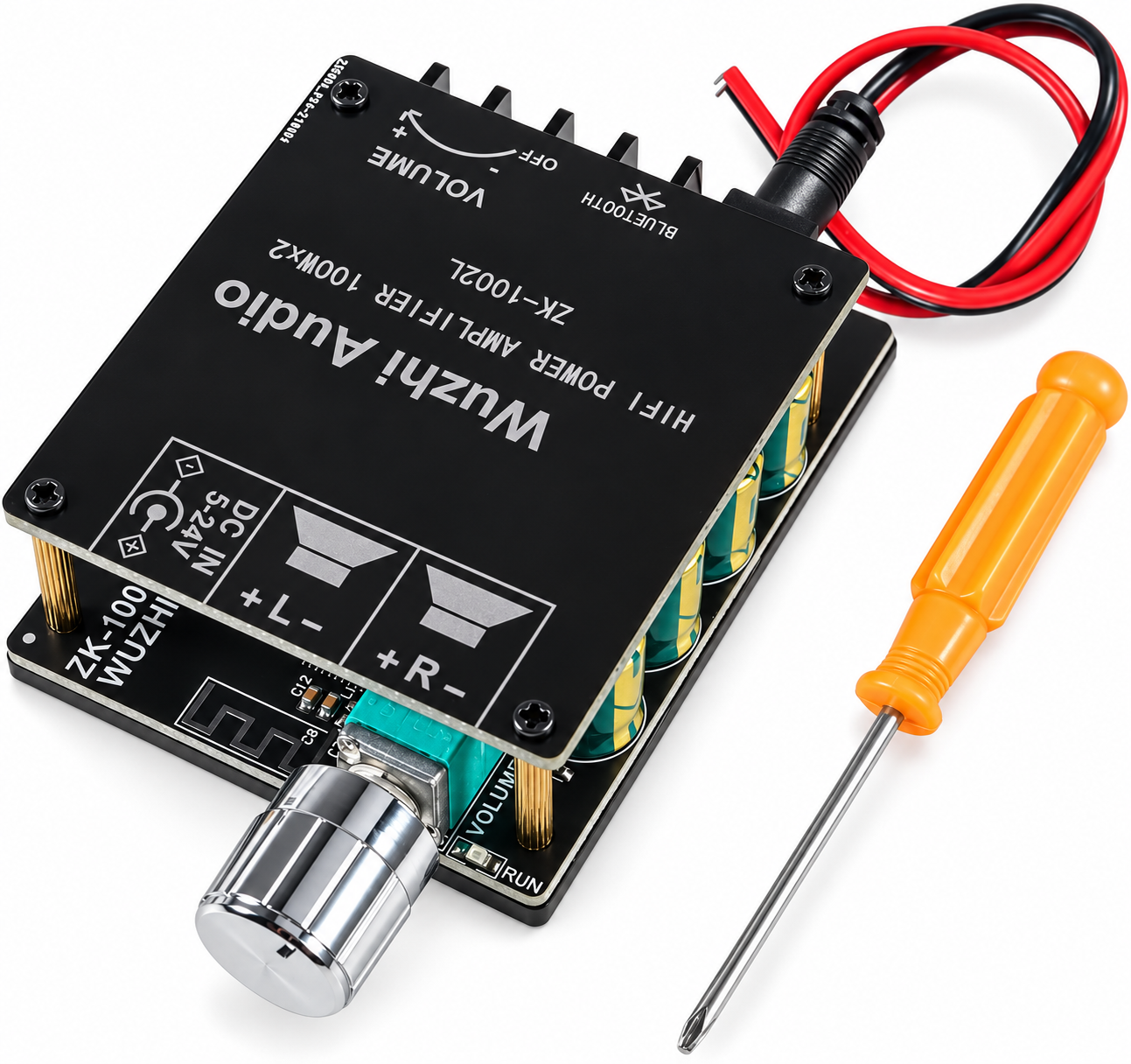

📍 Bağlantı Noktaları

Kart üzerindeki işaret	Bağlantı
L+	Sol hoparlörün pozitif ucu
L−	Sol hoparlörün negatif ucu
R+	Sağ hoparlörün pozitif ucu
R−	Sağ hoparlörün negatif ucu
DC IN	Uygun gerilim ve polaritedeki DC güç kaynağı

⚠️ Hoparlörlerin eksi uçlarını birbirine veya güç kaynağının eksi ucuna bağlamayın. Her hoparlör, yalnızca kendi kanalının iki çıkışı arasına bağlanmalıdır.

⚠️ Sağ ve sol çıkışları birleştirmeyin. Çıkışlar pasif hoparlör sürmek içindir; kulaklığa veya başka bir cihazın AUX girişine doğrudan bağlanmaz.

📲 İlk Kullanım ve Bluetooth Eşleştirme

① 🔊 Hoparlörleri bağlayın.
Güç bağlantısı yokken sağ ve sol hoparlörü ilgili klemenslere takın. Açıkta kalan tellerin birbirine değmediğinden emin olun.

② 🎚️ Ses seviyesini düşürün.
İlk çalıştırmadan önce ses düğmesini düşük seviyeye alın.

③ 🔌 Güç kaynağını bağlayın.
Adaptörün gerilimini ve polaritesini kontrol ederek karta güç verin.

④ 📶 Bluetooth cihazını bulun.
Telefon veya bilgisayarınızın Bluetooth menüsünden amfiyi arayın. Referans kılavuzda cihaz adı BT-WUZHI olarak belirtilir; üretim sürümüne göre değişebilir.

⑤ 🎵 Müziği başlatın.
Eşleşmenin ardından düşük sesle oynatmaya başlayın ve ses seviyesini kademeli artırın. Kurulum kılavuzu

🛡️ Koruma Özellikleri

🌡️ Aşırı Isınma Koruması

Kartın fazla ısınması durumunda koruma devresi çalışmayı sınırlayabilir veya ses çıkışını kesebilir. Soğutucunun çevresinde hava dolaşımı bırakılması, özellikle uzun süre yüksek sesle kullanımda önemlidir.

⚡ Kısa Devre Koruması

Hoparlör çıkışlarındaki kısa devre durumlarına yönelik koruma belirtilmiştir. Ancak bu özellik, hatalı bağlantıların karta veya hoparlöre zarar vermeyeceği anlamına gelmez. Bağlantı değişiklikleri güç kesilerek yapılmalıdır.

🔎 Koruma Kapsamı

Aşırı ısınma ve kısa devre koruması teknik dokümanda yer almaktadır. Ters polarite, aşırı gerilim, düşük gerilim veya hoparlör DC koruması, satılan kart sürümüne ait belge olmadan garanti edilen özellikler olarak sunulmamalıdır. Teknik doküman

🔊 Hoparlör Seçimi

✅ Her kanal için 4–8 Ω pasif hoparlör kullanın.

✅ Hoparlörün güç dayanımını, kullanılacak ses seviyesiyle birlikte değerlendirin.

✅ Sağ ve sol hoparlörün polaritesini doğru bağlayın.

✅ Ses seviyesini hoparlörün sınırlarını aşmadan kademeli artırın.

⚠️ Bir kanala birden fazla hoparlör bağlanacaksa toplam empedans hesaplanmalıdır. İki adet 4 Ω hoparlörün paralel bağlantısı 2 Ω yük oluşturur ve belirtilen kullanım aralığının dışına çıkar.

🛒 Özkul Elektronik ile Ses Sisteminizi Geliştirin

ZK-1002L Bluetooth 5.0 stereo amfi modülü ile pasif hoparlörlerinizi değerlendirin, kablosuz müzik dinleyin ve kendi kompakt ses sisteminizi oluşturun.

Ürün ve uyumlu bağlantı bileşenleri hakkında bilgi almak için Özkul Elektronik ile iletişime geçin.
