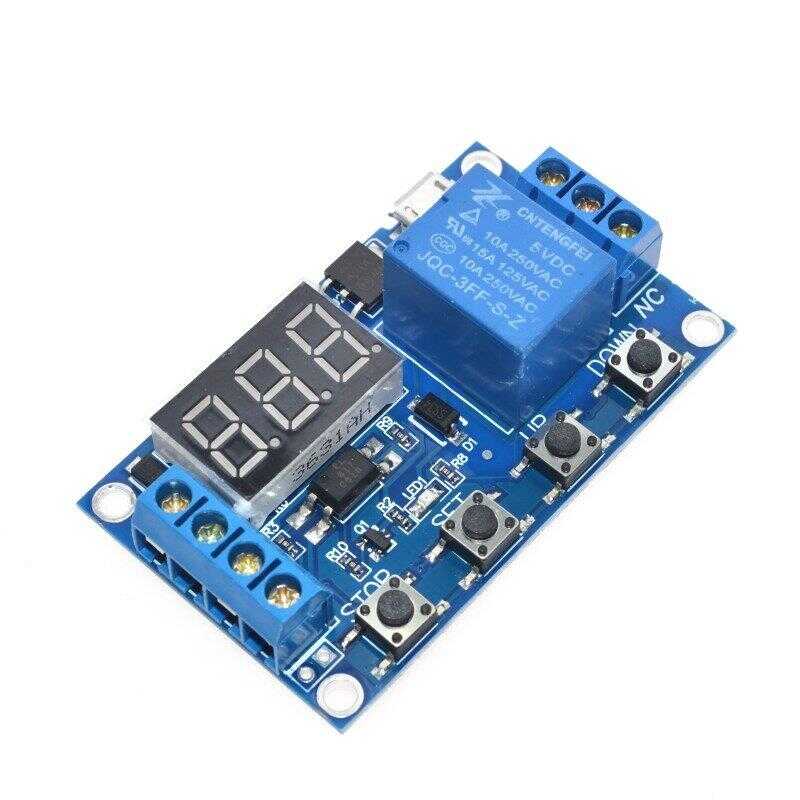

Zaman Ayarlı Röle Modülü

Ürün özellikleri:

• Geniş voltaj güç kaynağı (6 ~ 30V) kullanımı kolay mikro USB 5.0V güç kaynağını destekler;
• Arayüz net ve basit, güçlü, anlaşılması kolay, hemen hemen tüm ihtiyaçlarınızı karşılar;
• Ters polarite koruması ile bir anahtar durdurma fonksiyonu (durdurma tuşu) vardır, ters polarite yanmaz;
• Uyku modunu artırın, 5 dakika içinde herhangi bir işlem yapmadan, monitörü otomatik olarak kapatın; Uyanacak herhangi bir anahtar;
• Birbirinden bağımsız olan farklı bir OP, CL, LOP parametrelerini ayarlayabilirsiniz;
• Tüm kurulum parametreleri otomatik olarak açılır.

Ürün parametreleri:

• Çalışma gerilimi: 6-30V destek mikro USB 5.0V güç kaynağı
• Tetik kaynağı: sistemin anti-sıkışma kabiliyetini artırmak için ortak zemin sistemi olmayan yüksek tetik (3.0V-24V) sinyali (aynı zamanda kendi kendine kısaltma ortak zemin)
• Çıkış kapasitesi: DC veya ac'yi 220v5A içinde 30v 5A içinde kontrol edebilirsiniz
• Sessiz akım: 20mA çalışma akımı: 50mA
• Zamanlama aralığı: 0.1 saniye-999 dakika sürekli ayarlanabilir;
• Kullanılabilirlik: 10 milyondan fazla kez
• Çalışma sıcaklığı: -40-85 santigrat;
• Boyut: 6.2*3.8*1.7cm
• Optokuplör izolasyonu, gelişmiş anti-sıkışma özelliği, endüstriyel sınıf devre kartları, elektrik kesintisi belleği sonsuza kadar sonra parametreleri ayarlayın.
• Özel not: röle çıkışları, hat kapalı bir rolü kontrol etmek için pasif kontak, yüksüz çıkıştır.

Ürün kılavuzu:

Çalışma modu:

• P1: tetik sinyalinden sonra, röle OP süresine döner ve sonra bağlantıyı keser; OP zamanında, aşağıdaki gibi
• P1.1: geçersiz sinyal tekrar tetiklendi
• P1.2: yeniden zamanlama sinyali tekrar tetiklenir
• P1.3: sıfırlama sinyali tekrar tetiklenir, röle kapanır, saati durdurur;
• P-2: tetik sinyaline, röle sonra zaman kapalı CL, OP röle iletim süresi, sayma bittikten sonra, röle kesmek;
• P3.1: röleye tetik sinyali açıldıktan sonra OP süresi, röle kapalı CL zaman, daha sonra çalışma döngüsü, röle kapalı sinyal, döngü içinde bir kez daha saati durdurmak; döngüler (LOP) ayarlanabilir;
• P3.2: sinyal tetiklemeden güç sonra, röle OP zaman, röle kapalı CL zaman, döngüsü operasyon; Döngüleri (LOP) ayarlanabilir;
• P-4: bir tetik sinyali zamanlaması varsa sinyal tutma fonksiyonu temizlenir, röle açık kalır; Sinyal kaybolduğunda, zamanlama OP bağlantı kesme rölesinden sonra; Zamanlayıcı süresi, daha sonra bir sinyal var, zamanlama temizlenir;
•

Zamanlama ayarı:

• Mod seçim ekranındaki parametre değerlerini kısa bir basın durdurma düğmesi ile ayarladıktan sonra, zaman aralığını seçin;
• XXX ondalık nokta uçları, zamanlama aralığı: 1 saniye ila 999 saniye
• X decimal X ondalık nokta on, zamanlama aralığı: 0.1 saniye ila 99.9 saniye
• Decimal x.x. ondalık tam parlaklık, zamanlama aralığı: 1 dakika ila 999 dakika
• Örneğin, OP kurmak istiyorsanız 3.2 saniyedir, ardından ondalık noktayı on, dijital ekran 03.2 olarak hareket ettirin
• Parametre açıklaması: op-zaman, CL kapalı zaman, LOP döngüleri (1-999 kez, "---" sonsuz döngüyü temsil eder)
• Bu parametreler birbirinden bağımsızdır, ancak bu ortak mod parametrelerinin her biri, örneğin, P1.1 set op-süresi 5 saniyedir, kullanıcı P1.2 moduna geçmek ister, daha sonra P1.2 girin uygun parametreleri ayarlayın, OP beş saniye olacak;
• Ana arayüzde (ekran 000) basın ayar düğmesi OP (CL, LOP) ve ilgili zaman XXX gösterecektir;
• Sadece OP modu (P1.1, P1.2, P1.3 gibi) zaman, daha sonra SET düğmesine basın sadece OP ve ilgili zamanı gösterecektir;
• Desen OP, CL, LOP (mod P3.1, P3.2 gibi) ise, ayar düğmesine basın ve ilgili zaman, CL ve ilgili zaman, LOP ve ilgili sayı görüntülenecektir;
• Ayarlanan modda, ana arayüz parametreleri kısa bir basma ile ayar düğmesi, mevcut modu kolayca görebilir, çok uygun!

Parametre ayarları:

• İlk olarak, rölenin çalışma modunu belirleyin;
• Ana arayüzde rölenin çalışma modu (modül açıldığında, mevcut çalışma modunu (P1.1 varsayılan mod) yanıp söner, ardından ana arayüze girin) "Serbest bırakıldıktan 2 saniye sonra SET düğmesine uzun basın" mod seçim ekranını basın, Ayarlanacak modu seçmek için aşağı düğmeler (P1.1 ~ P-4);
• Ayarlanacak modu seçtikten sonra (örneğin, P3.2) uygun parametreleri ayarlamak için set tuşuna basın, daha sonra ayarlanacak parametre yanıp söner (OP-time, CL kapalı zaman, LOP döngüleri ("-" sonsuz döngüyü temsil eder)) yukarı, aşağı değeri ayarlamak için, uzun basın desteği (Hızlı artış veya azalma) ve bir üniteyi artırın (artırın veya azaltın); Parametre değerini ondalık nokta konumunu seçmek için kısa bir basın durdurma düğmesi ile ayarlama, zaman aralığını seçin (0.1 saniyeden 999 dakikaya karşılık gelen süre); Mevcut modun bir sonraki parametresini ayarlamak için kısa basın seti tuşu, Yukarıdaki süreç;
• Seçilen modun parametrelerini ayarladıktan sonra iyidir, serbest bırakıldıktan sonra 2 saniye boyunca ayar düğmesine basın, şu anda ayar modu yanıp söner ve ardından ana ekrana geri döner, başarı parametrelerini ayarlamak çok basit!
• Ana arayüz: rölede durum göstergesi "000" (ondalık nokta yok), röle durumu altında ondalık bir nokta ile çok net çalışmıyor!
• Mod seçim ekranı: uzun basın seti girmek için, ayar tamamlandıktan sonra, çıkmak ve ana arayüze dönmek için SET tuşuna basın çok basit!

Anahtar fonksiyonlarını durdur:

Röleler modu etkinleştirir:

• ON: İç op-zaman rölesi iletime izin verir;
• Kapalı: röle yasaklamak iletim her zaman kapalı;
• Ana arayüzde, açık ve kapalı arasında geçiş yapmak için STOP düğmesine kısa basın, devletin yanıp söndüğü akım ve ardından ana ekrana geri dönün. (Bu özellik bir acil durdurma fonksiyonu, bir anahtar kesme rölesi kapalı)

Uyku modu:

• C-P uyku modu: herhangi bir işlem yapmadan beş dakika, % dijital ekran otomatik olarak kapanır, programın normal çalışması;
• O-d normal mod: dijital ekran her zaman açık;
• Serbest bırakıldıktan iki saniye sonra STOP düğmesine basın, mevcut yanıp sönme durumunun ve daha sonra ana ekrana döndüğü C-P ve o-d durumunu değiştirmek için.
