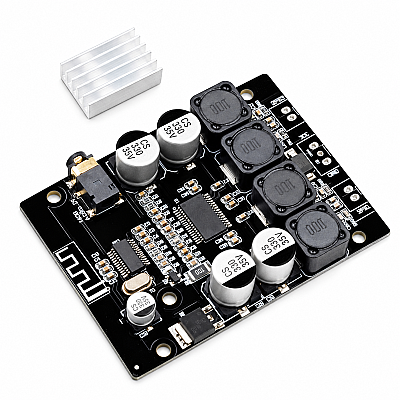

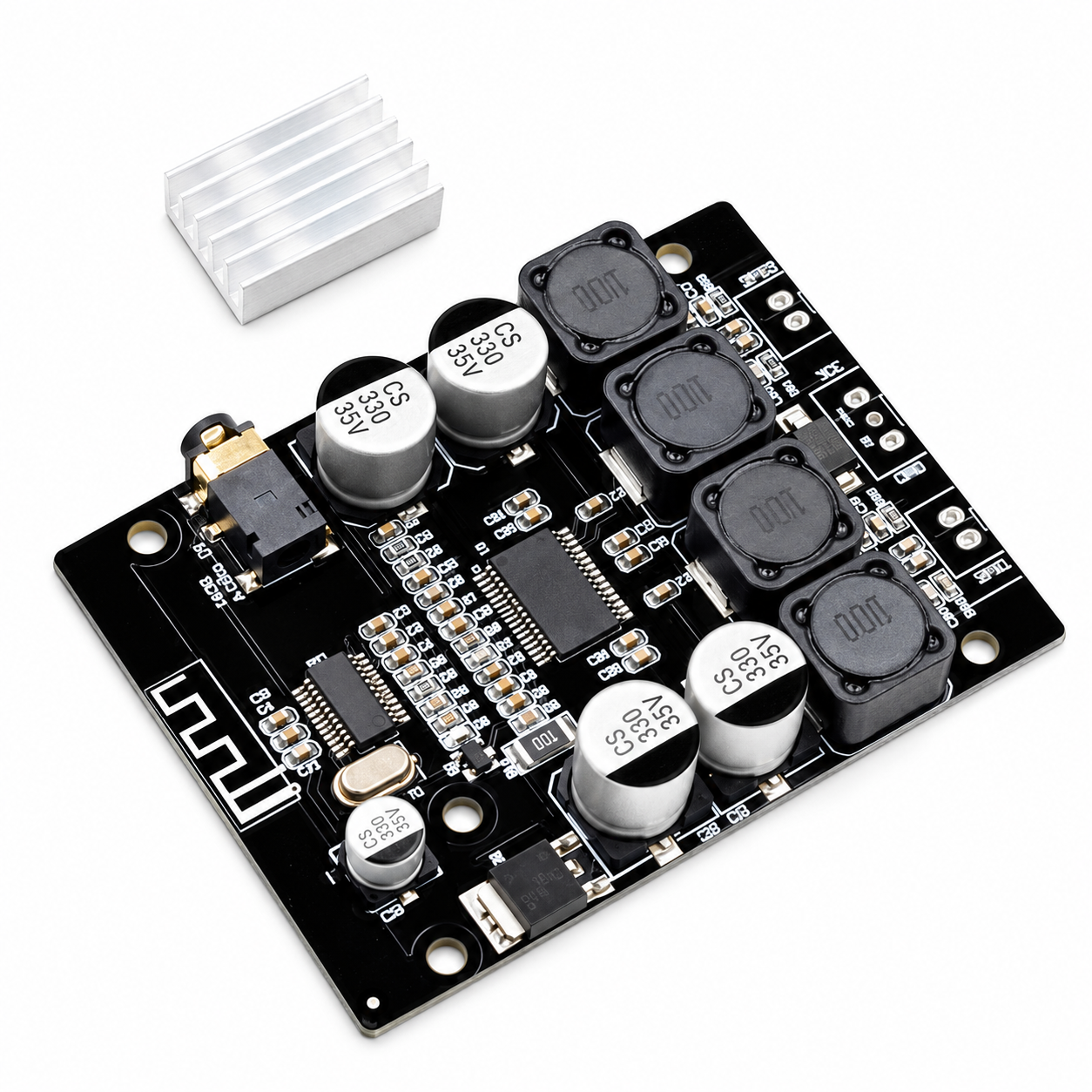

🔊 VHM-306 TPA3118 2x30W Bluetooth Stereo Amfi Modülü Çift Kanal Amplifikatör Kartı

🎵 Pasif hoparlörlerinizi değerlendirin, müziğinizi Bluetooth veya AUX bağlantısıyla dinleyin!

VHM-306, Bluetooth ses alıcısı ve TPA3118 amplifikatörünü aynı kartta birleştiren kompakt bir stereo amfi modülüdür. Telefon, tablet veya uyumlu bilgisayardan alınan sesi yükselterek sağ ve sol pasif hoparlöre aktarır.

Kablosuz bağlantının yanında 3,5 mm AUX ses girişi de bulunur. Böylece projenizde Bluetooth veya kablolu ses kaynağından yararlanabilirsiniz.

📶 Bluetooth bağlantısı: Uyumlu cihazlardan kablosuz müzik aktarımı.
🔌 3,5 mm AUX girişi: Uygun analog ses kaynaklarıyla kablolu kullanım.
🔊 Çift kanal stereo: Sağ ve sol hoparlör için ayrı çıkışlar.
🔲 TPA3118 amfi çipi: Class-D ses yükseltme yapısı.
🛠️ Kompakt devre kartı: Özel hoparlör ve muhafaza projelerine uygun yapı.

⚡ 2x30W Ne Anlama Gelir?

2x30W, sağ ve sol kanal için ayrı ayrı belirtilen 30 W çıkış gücünü ifade eder.

🔋 Güç kaynağının gerilimi ve akım kapasitesi çıkışı etkiler.
🔊 Hoparlör empedansı ulaşılabilecek gücü değiştirir.
🌡️ Soğutma ve kart tasarımı uzun süreli kullanım performansını belirler.
🎵 Ses bozulması sınırı kullanılabilir temiz ses seviyesini etkiler.

TPA3118D2 için üretici, 24 V besleme ve 8 Ω yükte 2x30W çalışma noktasını belirtir. Bu, hazır modülün her koşulda aynı gücü sağlayacağı anlamına gelmez.

Örnek: 12 V / 2 A adaptörün giriş kapasitesi 24 W’tır. Devre kayıpları da bulunduğundan bu adaptörle toplam 60 W sürekli ses çıkışı alınamaz.

🎯 Kullanım Amacı ve Kullanım Alanları

VHM-306, ses kaynağından aldığı sinyali pasif hoparlörleri çalıştırabilecek seviyeye yükseltmek için kullanılır.

📱 Telefon → 📶 Bluetooth → 🎛️ VHM-306 → 🔊 Pasif hoparlörler

🖥️ Analog ses kaynağı → 🔌 AUX kablosu → 🎛️ VHM-306 → 🔊 Pasif hoparlörler

🏠 Ev tipi müzik sistemi: Uyumlu pasif hoparlörlerle küçük bir stereo sistem oluşturma.

🖥️ Masaüstü ses uygulaması: Bilgisayar, telefon veya tabletten müzik dinlemek için harici hoparlör sistemi hazırlama.

♻️ Eski hoparlörleri değerlendirme: Sağlam ve uygun empedanslı pasif hoparlörlere Bluetooth ses bağlantısı kazandırma.

🛠️ DIY hoparlör yapımı: Kartı uygun muhafaza içine yerleştirerek kişisel ses projeleri geliştirme.

🔋 Taşınabilir ses uygulaması: Uygun batarya, BMS ve güç düzenleme devresiyle bataryalı sistem tasarlama.

📌 Bluetooth bağlantısı ses kaynağı ile amfi arasındadır. Hoparlörler amfiye kabloyla bağlanır.

📋 Teknik Özellikler

Özellik	Teknik değer / açıklama
🏷️ Model	VHM-306
🔲 Amfi çipi	TPA3118
⚙️ Amplifikatör sınıfı	Class-D
🔊 Kanal sayısı	2 kanal, sağ ve sol
🎵 Ses düzeni	2.0 stereo
⚡ Belirtilen çıkış gücü	2 × 30 W
📶 Kablosuz ses girişi	Bluetooth
🔌 Kablolu ses girişi	3,5 mm AUX
🔋 Besleme	Paylaşılan kart görseline göre 12–26 V DC
🧲 Hoparlör empedansı	4 Ω, 6 Ω veya 8 Ω
🔊 Hoparlör tipi	Pasif hoparlör
🎚️ Ses seviyesi	Kaynak cihaz üzerinden ayarlanabilir
🔧 Bağlantı yapısı	Güç ve hoparlörler için kart üzerindeki bağlantı delikleri
📦 Ürün biçimi	Açık devre kartı

📌 Bluetooth sürümü, üretim revizyonu doğrulanmadan 4.2 veya 5.0 olarak belirtilmemelidir.

⚠️ Besleme üst sınırı 26 V’tur. Bazı ilanlarda görülen 36 V bilgisi bu TPA3118 tabanlı kart için kullanılmamalıdır.

📶 Bluetooth ile Telefona Bağlantı

① 🔊 Hoparlörleri bağlayın.
Güç kapalıyken sağ ve sol hoparlörü kart üzerindeki ilgili çıkışlara bağlayın.

② 🔋 Karta uygun DC güç verin.
VCC ve GND bağlantılarını, gerilimi ve polariteyi kontrol edin.

③ 📱 Bluetooth menüsünü açın.
Telefon, tablet veya bilgisayarınızdan kullanılabilir cihazları arayın.

④ 🔗 Kartla eşleşin.
Listede görünen amfi cihazını seçin. Bluetooth adı üretim sürümüne göre değişebilir.

⑤ 🎵 Düşük sesle başlayın.
Müziği başlatıp ses seviyesini kademeli artırın.

🔌 AUX ile Kablolu Kullanım

Kart üzerindeki 3,5 mm AUX soketi ses girişidir. Uygun analog ses çıkışına sahip bir cihaz, stereo AUX kablosuyla buraya bağlanabilir.

📱 Kulaklık çıkışı bulunan telefonlarla uygun AUX kablosu kullanılabilir.
🖥️ Bilgisayarın uygun analog ses çıkışından bağlantı yapılabilir.
🔄 Kulaklık çıkışı bulunmayan telefonlarda telefonla uyumlu ses çıkışı sağlayan USB-C veya Lightning adaptörü gerekir.

AUX soketi, pasif hoparlör veya kulaklık sürmek için kullanılan bir çıkış değildir. Bluetooth ve AUX arasında giriş seçimi davranışı kart sürümüne bağlı olabilir.

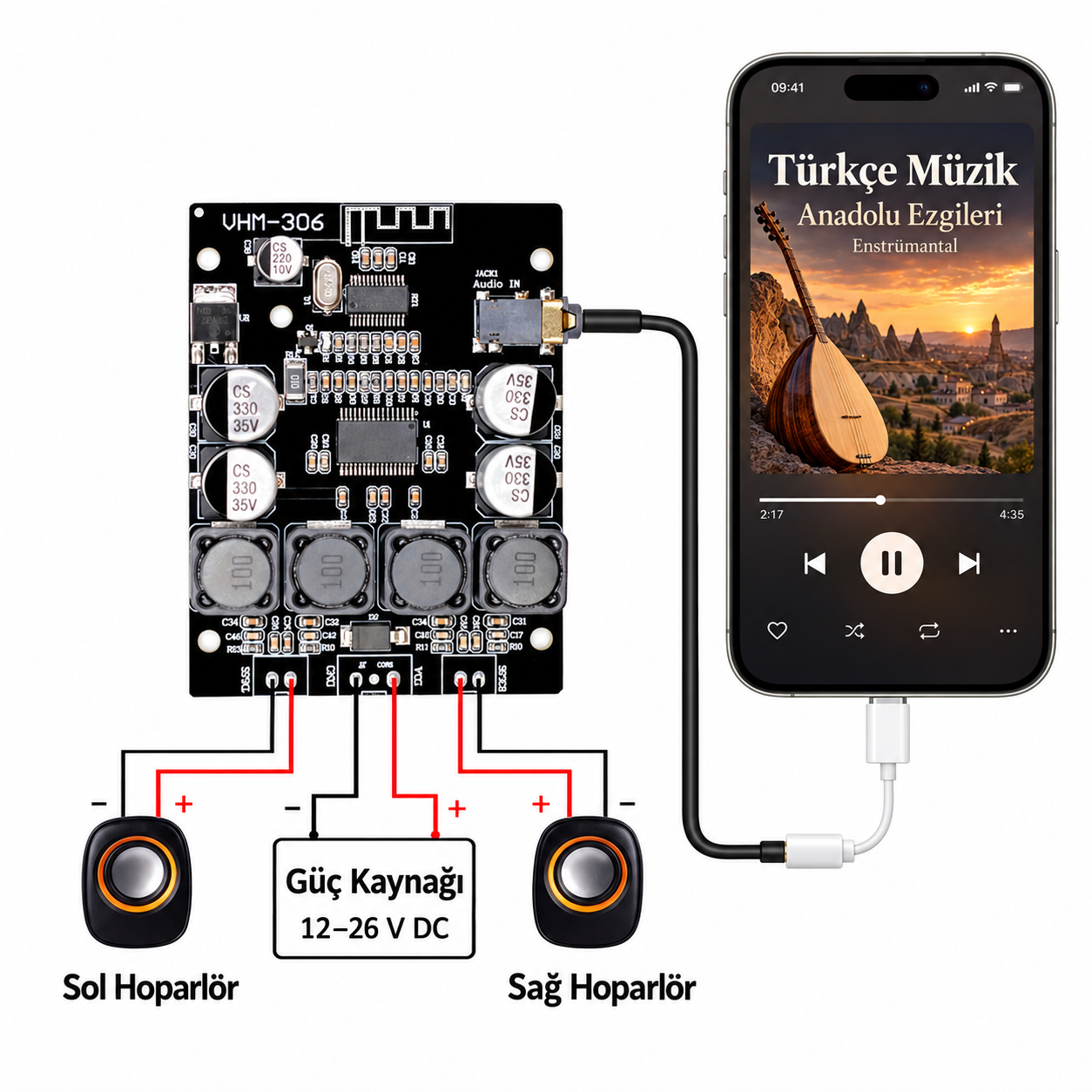

🔗 Bağlantı Şeması

Şema işlevsel bağlantıyı gösterir. Fiziksel bağlantı sırası için kart üzerindeki işaretleri izleyin

       TELEFON / TABLET / BİLGİSAYAR
                    │
           Bluetooth veya AUX
                    │
                    ▼
       ┌─────────────────────────┐
       │    VHM-306 TPA3118      │
       │    STEREO AMFİ KARTI    │
       │                         │
       │  L+ ───── Sol hoparlör +│
       │  L− ───── Sol hoparlör −│
       │                         │
       │  R+ ───── Sağ hoparlör +│
       │  R− ───── Sağ hoparlör −│
       │                         │
       │      VCC     GND        │
       └───────┬───────┬─────────┘
               │       │
              (+)     (−)
               │       │
       ┌───────┴───────┴─────────┐
       │    DC 12–26 V ADAPTÖR   │
       └─────────────────────────┘

📍 Bağlantı Noktaları

İşaret / bölüm	Bağlanacak uç
🔋 VCC / DC+	Güç kaynağının pozitif ucu
⏚ GND / DC−	Güç kaynağının negatif ucu
🔊 L+ ve L−	Sol hoparlörün pozitif ve negatif uçları
🔊 R+ ve R−	Sağ hoparlörün pozitif ve negatif uçları
🎵 AUDIO IN	3,5 mm AUX ses kablosu

⚠️ L− ve R− hoparlör uçları ortak şase değildir. Birbirine veya güç kaynağının GND ucuna bağlanmamalıdır.

⚠️ Sağ ve sol çıkışları birleştirmeyin. Her hoparlörü yalnızca kendi kanalının iki çıkışı arasına bağlayın.

🔧 Lehimli bağlantılarda kabloları mekanik olarak sabitleyin ve açık iletkenleri yalıtın.

🔋 Güç Kaynağı Seçimi

Regüleli DC güç kaynağı kullanın. Gerilim kadar akım kapasitesi, kablo kalınlığı ve bağlantı kalitesi de önemlidir.

Besleme	Kullanım değerlendirmesi
12 V DC	Daha düşük çıkış seviyeleriyle kullanım için değerlendirilebilir.
19 V DC	Uygun hoparlör ve akım kapasitesiyle daha yüksek çıkış sağlayabilir.
24 V DC	Yüksek çıkış hedeflenen uygulamalarda değerlendirilebilir; yeterli akım ve soğutma gerekir.
26 V DC	Üst sınırdır; adaptör toleransı ve gerilim sıçramaları nedeniyle sınırda çalışma hedeflenmemelidir.

🔎 Adaptörün akım değeri, sağlayabileceği kapasiteyi ifade eder; akımın tamamını karta zorla vermez.

⚠️ Karta doğrudan 220 V şebeke veya AC trafo çıkışı bağlamayın.

🔋 Bataryalı kullanımda paketin tam dolu gerilimini kontrol edin. Nominal gerilimin uygun olması tek başına yeterli değildir.

🛡️ Koruma Özellikleri

🌡️ Aşırı Isınma Koruması

TPA3118D2 entegresinde termal koruma bulunur. Bununla birlikte kartın hava alması sağlanmalı; yüksek sesle uzun süreli kullanımda ısı birikimi önlenmelidir.

⚡ Kısa Devre ve Gerilim Korumaları

Entegrede kısa devre, aşırı gerilim, düşük gerilim ve DC algılama korumaları bulunur. Bunlar, yanlış bağlantıların tüm kartı ve hoparlörleri her koşulda koruyacağı anlamına gelmez.

🔄 Ters Polarite Koruması

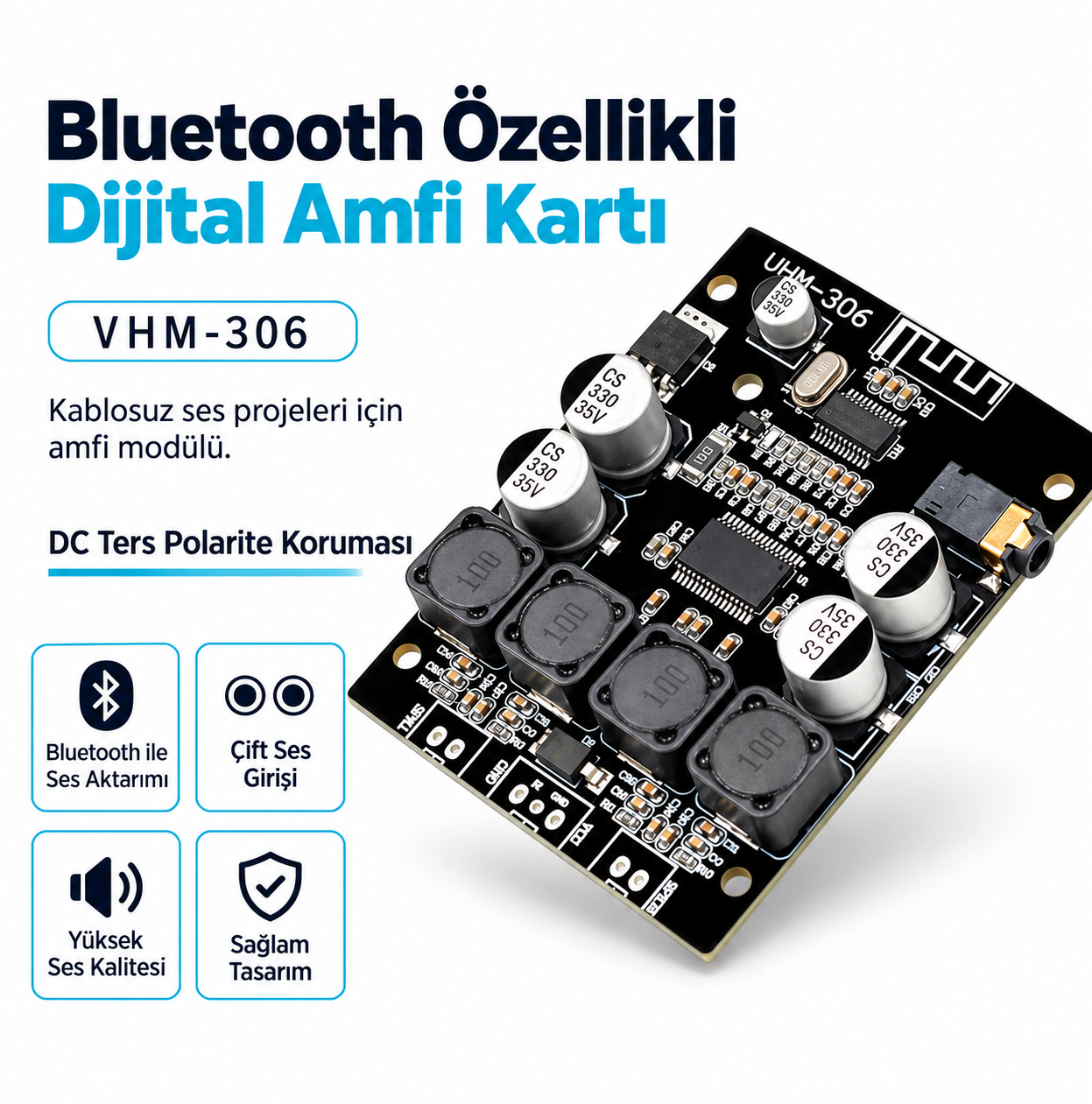

Paylaşılan VHM-306 tanıtım görselinde DC ters polarite koruması belirtilmektedir. Bu özellik kartın besleme tasarımına aittir; yine de bağlantı öncesinde VCC (+) ve GND (−) uçları kontrol edilmelidir.

🔊 Hoparlör Seçiminde Dikkat Edilecekler

✅ 4 Ω, 6 Ω veya 8 Ω pasif hoparlör kullanın.

✅ Hoparlörün güç dayanımını kullanım seviyesine göre değerlendirin.

✅ İlk denemeyi düşük sesle yapın ve sesi kademeli artırın.

✅ Sağ ve sol hoparlörlerde artı/eksi bağlantılarını tutarlı yapın.

⚠️ İki adet 4 Ω hoparlörün paralel bağlanması 2 Ω yük oluşturur. Kartın belirtilen yük aralığının altına düşen bağlantılar yapılmamalıdır.

⚠️ Amfinin hoparlör çıkışını başka bir cihazın AUX girişine veya kulaklığa doğrudan bağlamayın.

🧰 Montaj ve Kullanım

🔧 Kartı sabitleyin: Montaj deliklerinden uygun yükselticilerle muhafazaya yerleştirin.

🛡️ Alt yüzeyi yalıtın: Lehim noktalarının metal yüzeylere temas etmesini önleyin.

🌬️ Hava dolaşımı bırakın: Kartı havasız ve dar bir alana sıkıştırmayın.

🔌 Gücü keserek işlem yapın: Hoparlör veya güç kablolarını enerji varken değiştirmeyin.

🎚️ Ses ayarını kaynaktan yapın: Telefon veya bilgisayar sesini düşük seviyeden başlayarak artırın.
