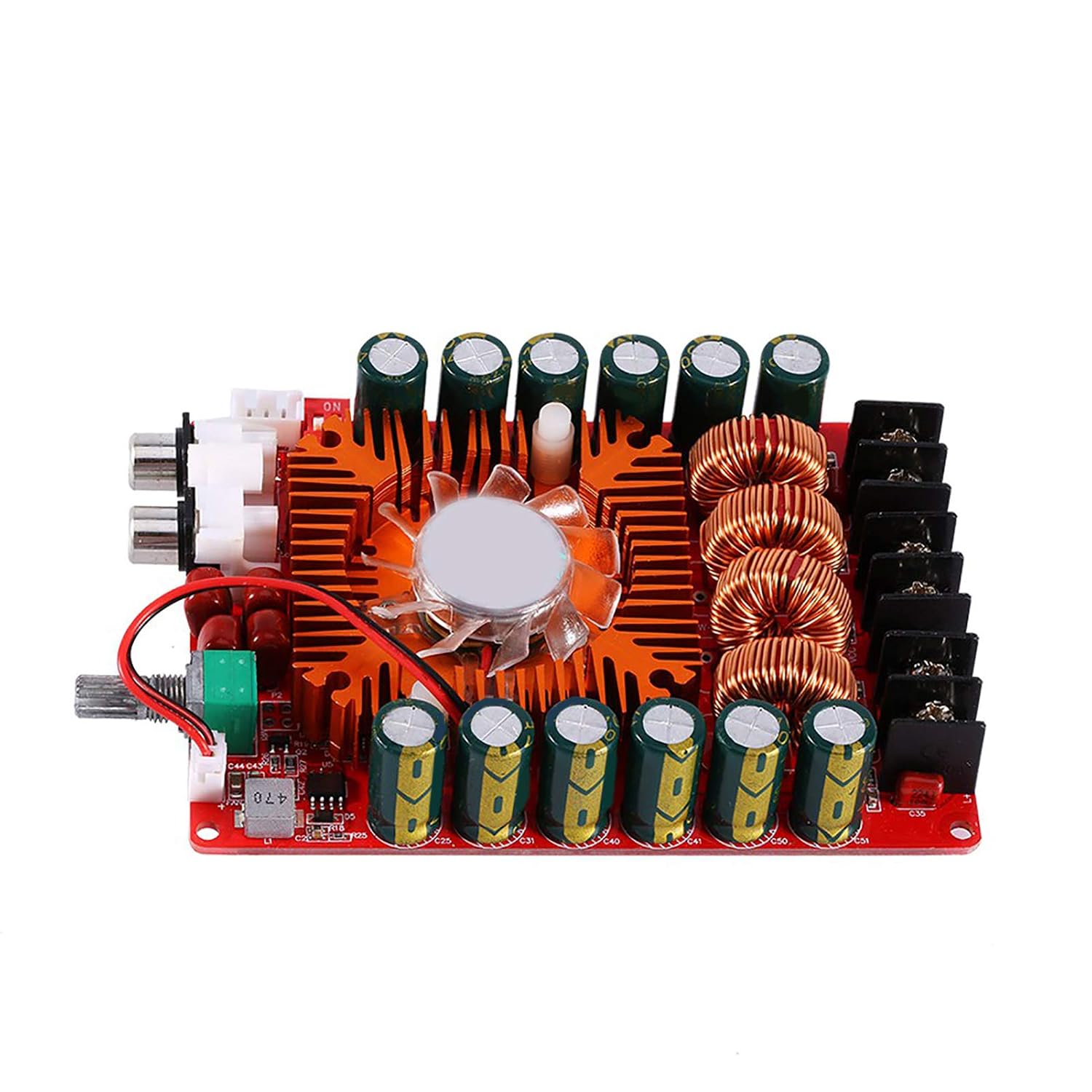

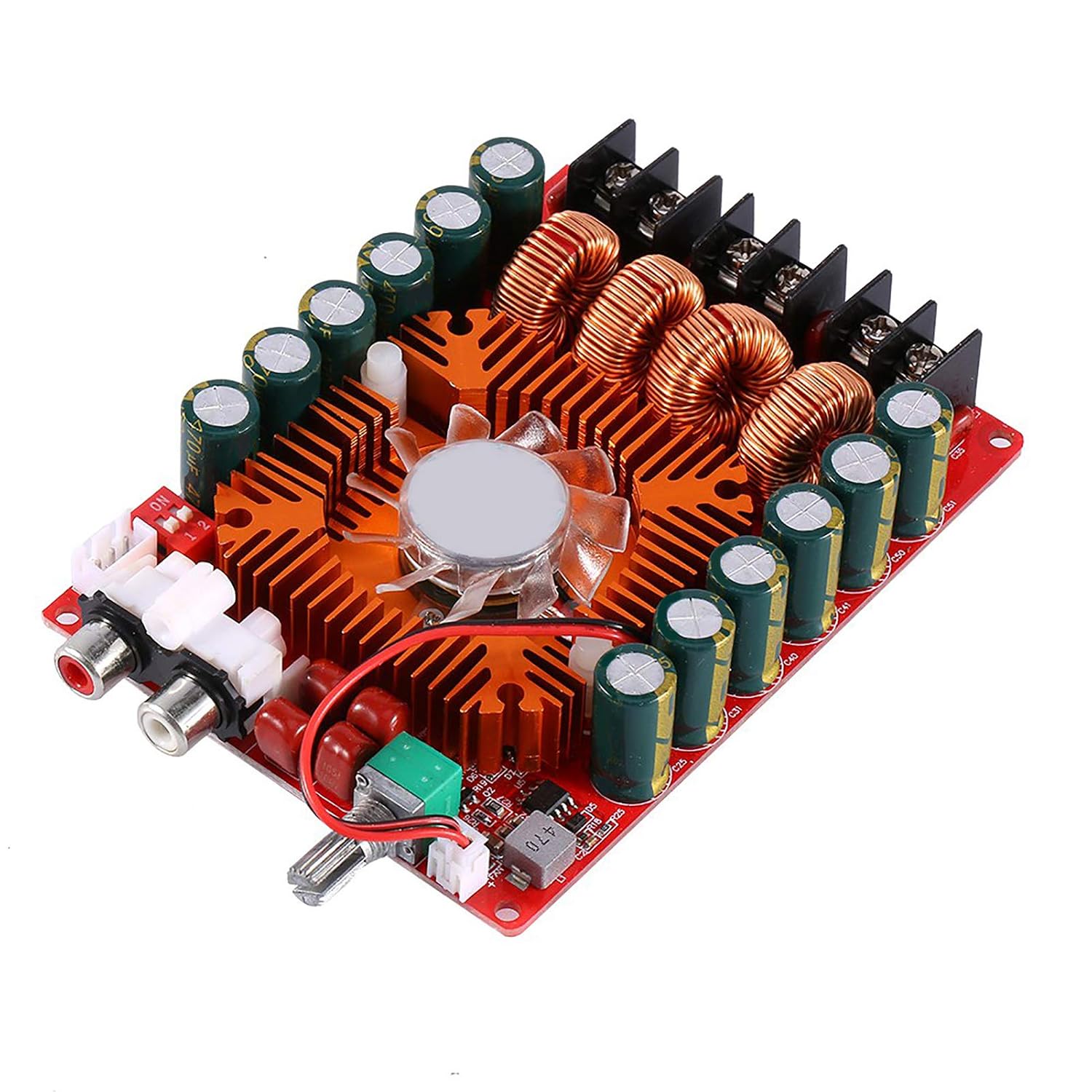

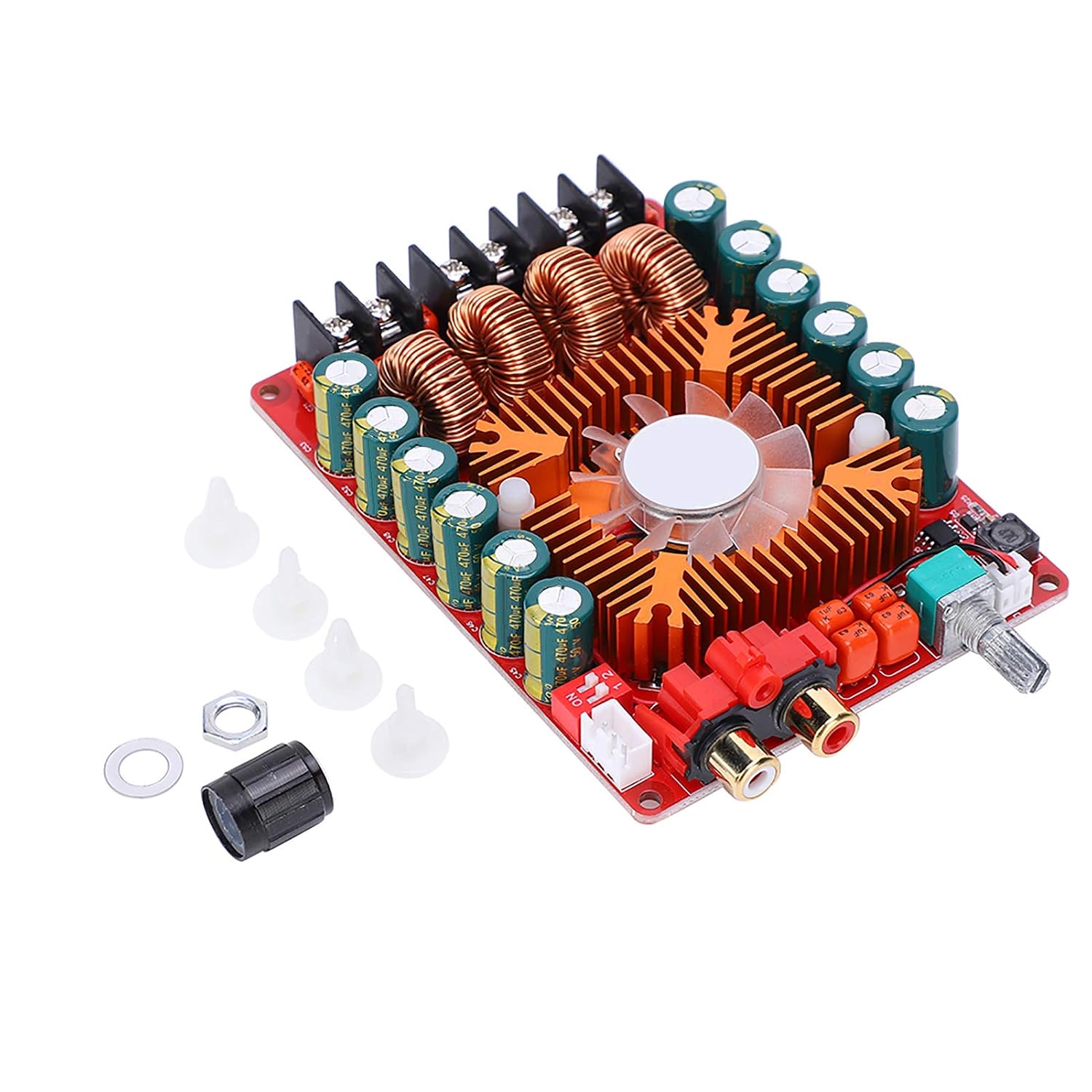

🔊 TDA7498E 2x160W Stereo Class-D Amfi Modülü Çift Kanal Amplifikatör Kartı

🎵 Kendi stereo ses sisteminizi oluşturun, pasif hoparlörlerinize güç kazandırın!

TDA7498E tabanlı stereo amfi kartı, sağ ve sol ses kanallarını yükselterek pasif hoparlörleri sürmek için kullanılır. Ev tipi ses sistemleri, masaüstü amplifikatörler ve özel hoparlör projelerinde değerlendirilebilir.

🔲 STMicroelectronics TDA7498E: Çift kanallı ses yükseltme için tasarlanmış amplifikatör entegresi.
⚙️ Class-D çalışma: Anahtarlamalı amplifikatör mimarisi.
🔊 Stereo çıkış: Sağ ve sol hoparlör için ayrı çıkışlar.
🎛️ Harici ses kaynağıyla kullanım: Uygun ses girişi üzerinden kaynak cihaza bağlantı.

⚡ 2x160W Ne Anlama Gelir?

2x160W, iki kanalın her biri için belirtilen çıkış gücüdür. Ancak bu değerin ölçüm koşulları önemlidir.

Üreticinin TDA7498E için verdiği referans değerler:

Ölçüm koşulu	Kanal başına çıkış
36 V besleme, 4 Ω yük, %10 THD	160 W
36 V besleme, 4 Ω yük, %1 THD	125 W

THD, toplam harmonik bozulma oranıdır. %10 THD ile verilen 160 W değeri, düşük bozulmalı temiz ses gücüyle aynı şekilde değerlendirilmemelidir. Bu sonuçlar entegreye ait test koşullarıdır; hazır kartın gerçek performansı besleme ve soğutmaya da bağlıdır. Resmî teknik veri sayfası

🔋 Daha düşük besleme gerilimi, ulaşılabilecek çıkışı azaltır.
🔊 Hoparlör empedansı, çıkış gücünü etkiler.
🌡️ Yetersiz soğutma, sürekli yüksek güç kullanımını sınırlar.

Örnek: 36 V / 5 A adaptörün kapasitesi 180 W’tır. Devre kayıpları nedeniyle bu adaptörle toplam 320 W sürekli ses çıkışı elde edilemez.

🎯 Kullanım Amacı

Bu kartın görevi, düşük seviyeli ses sinyalini pasif hoparlörü çalıştırabilecek güç seviyesine yükseltmektir.

🎵 Ses kaynağı → 🎛️ Amfi kartı → 🔊 Sağ ve sol pasif hoparlör

🏠 Ev ses sistemi: Uygun hoparlörlerle stereo müzik sistemi oluşturma.

🖥️ Masaüstü amplifikatör: Bilgisayarın uygun analog ses çıkışını harici hoparlörlerle kullanma.

♻️ Pasif hoparlörleri değerlendirme: Mevcut hoparlörlerin empedans ve güç sınırlarına uygun bir amplifikatör kurulumu hazırlama.

🛠️ Özel ses projeleri: Muhafaza, giriş bağlantıları ve ses kontrolünü ihtiyaca göre düzenleme.

📶 Harici Bluetooth alıcısıyla kullanım: Uygun analog çıkışlı Bluetooth alıcısı eklenerek kablosuz ses aktarımı sağlama. TDA7498E çipi tek başına Bluetooth özelliği sağlamaz.

📋 Teknik Özellikler

Aşağıdaki bilgiler entegre düzeyindedir. Hazır kartın besleme sınırı ve bağlantı seçenekleri ayrıca kontrol edilmelidir.

Özellik	Teknik bilgi
🔲 Amplifikatör entegresi	TDA7498E
🏭 Entegre üreticisi	STMicroelectronics
⚙️ Amplifikatör sınıfı	Class-D
🔊 Kanal yapısı	Çift BTL stereo
⚡ Referans güç	160 W + 160 W, 36 V / 4 Ω / %10 THD
🔋 Besleme	Tek DC besleme; ST ürün özetinde 14–36 V
📈 Tipik verim	%85
📥 Entegre ses girişleri	Diferansiyel analog
🔇 Kontrol işlevleri	Mute ve standby; kartta erişim bulunmasına bağlı
🛡️ Koruma	Aşırı akım ve termal koruma



📌 Besleme sınırı hakkında: PDF’nin önerilen çalışma koşulları tablosunda entegre için 39 V üst sınırı da yer alır. Bu, hazır amfi kartına 39 V uygulanabileceği anlamına gelmez. Kondansatörler, yardımcı devreler ve kart üreticisinin belirttiği sınır esas alınmalıdır.

🔌 Güç Kaynağı Seçimi

✅ Kartın belirtilen aralığına uygun regüleli DC güç kaynağı kullanın.

✅ Adaptör seçiminde gerilimle birlikte akım kapasitesini de değerlendirin.

✅ Güç kablosu ve bağlantı elemanlarını kullanılacak akıma uygun seçin.

✅ İlk çalıştırmadan önce V+ ve GND polaritesini kontrol edin.

⚠️ Karta doğrudan 220 V şebeke veya AC trafo çıkışı bağlanmaz.

Güç kaynağının yüksek akım kapasitesine sahip olması, bu akımın tamamını karta zorla verdiği anlamına gelmez. Bununla birlikte yüksek voltaj, yanlış polarite veya hatalı bağlantı karta zarar verebilir.

🔗 Bağlantı Şeması

Aşağıdaki şema işlevsel bağlantıyı gösterir. Soketlerin ve klemenslerin fiziksel sırası için kart üzerindeki etiketler izlenmelidir.

 ANALOG STEREO SES KAYNAĞI
|
Uygun ses kablosu
|
v
+-----------------------+
| SES GİRİŞİ |
| |
| TDA7498E AMFİ KARTI |
| |
SOL (+) <| L+ R+ |> SAĞ (+)
SOL (-) <| L- R- |> SAĞ (-)
| |
| V+ GND |
+-------|------|--------+
| |
+ -
REGÜLELİ DC KAYNAK
Kartın gerilim sınırına uygun

📍 Bağlantı Noktaları

İşaret	Görevi
🎵 AUDIO IN / INPUT	Ses kaynağından gelen düşük seviyeli sinyal
🔊 L+ ve L−	Sol pasif hoparlör bağlantısı
🔊 R+ ve R−	Sağ pasif hoparlör bağlantısı
🔋 V+ / DC+	Güç kaynağının pozitif ucu
⏚ GND / DC−	Güç kaynağının negatif ucu

⚠️ Hoparlör çıkışındaki L− ve R− uçları ortak şase değildir. Birbirine veya güç kaynağının GND ucuna bağlanmamalıdır.

⚠️ Sağ ve sol çıkışları birleştirmeyin. Mono kullanım ancak kartın bu çalışma biçimi için tasarlanmış olması ve üreticinin bağlantı talimatıyla mümkündür.

⚠️ Hoparlör çıkışlarını başka bir cihazın AUX girişine veya kulaklığa doğrudan bağlamayın.

🔊 Hoparlör Uyumu

Hoparlör seçimi yapılırken empedans, güç dayanımı ve kartın izin verdiği yük aralığı birlikte değerlendirilmelidir.

🔹 Üreticinin 160 W ölçümü 4 Ω yükte verilmiştir.
🔹 Daha yüksek empedansta aynı beslemeyle genellikle daha düşük güç elde edilir.
🔹 Düşük güçlü hoparlörlerde ses seviyesi sınırlandırılmalıdır.
🔹 Birden fazla hoparlör bağlanacaksa toplam empedans hesaplanmalıdır.

Örnek: İki adet 4 Ω hoparlör paralel bağlandığında toplam yük 2 Ω olur. Kartın açıkça desteklemediği düşük empedanslı bağlantılar yapılmamalıdır.

🛡️ Koruma Özellikleri

⚡ Aşırı Akım Koruması

Entegre, aşırı akım algılandığında güç katını kapatır. Hata ortadan kaldırıldığında otomatik toparlanma özelliği bulunur.

🌡️ Termal Koruma

Çip sıcaklığı aşırı yükseldiğinde koruma devreye girer. Bu özellik, uygun soğutucu ve hava dolaşımı ihtiyacını ortadan kaldırmaz.

🧰 Montaj ve İlk Kullanım

① 🔌 Enerjiyi keserek bağlantı yapın.
Hoparlörleri ve ses girişini güç kaynağı kapalıyken bağlayın.

② 🔎 Kabloları kontrol edin.
Klemenslerden taşan tellerin komşu bağlantılara değmediğinden emin olun.

③ 🌬️ Soğutma alanı bırakın.
Kartı hava dolaşımı olan bir muhafazaya yerleştirin. Fan gereksinimini kartın tasarımına ve kullanım yüküne göre değerlendirin.

④ 🎚️ Düşük sesle başlayın.
Kaynak cihazın ve varsa amfi üzerindeki ses kontrolünün seviyesini azaltın.

⑤ 🎵 Sesi kademeli artırın.
Bağlantıları doğruladıktan sonra hoparlör sınırlarını aşmadan dinleme seviyesini ayarlayın.

🛒 Özkul Elektronik ile Ses Projenizi Geliştirin

TDA7498E stereo Class-D amfi kartı ile pasif hoparlörleriniz için ihtiyacınıza uygun bir ses sistemi hazırlayın. Ürün ve tamamlayıcı bağlantı bileşenleri hakkında bilgi almak için Özkul Elektronik ile iletişime geçin.
