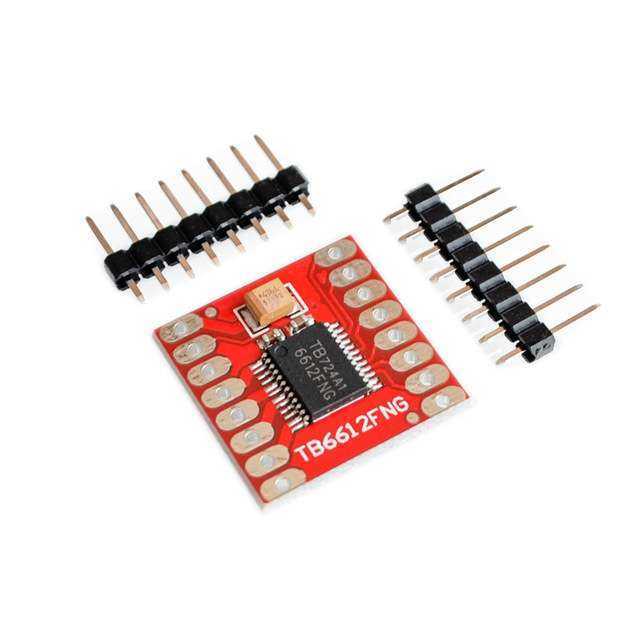

TB6612FNG Çift Motor Sürücü Kartı
TB6612FNG motor sürücü 2 adede kadar DC motor veya 1 adet step motoru sürekli olarak 1.2A (anlık 3.2A) akım ile sürebilmektedir. 2 adet giriş pini (IN1 ve IN2) kullanılarak motor 4 farklı modda kullanılabilir: saat yönü/saat yönü tersi dönüş, kısa fren ve durma. A ve B motor çıkışları ayrı olarak 100kHz frekansa kadar PWM sinyali ile kontrol edilebilmektedir. STBY pini lojik 1 seviyesine çekilerek motorların uyku (standby) moduna alınabilir.
Lojik besleme gerilimi (VCC) 2.7-5.5VDC arasında kullanılabilir. Motor besleme gerilimi ise maksimum 15VDC olarak verilebilir. Kanal başına 1.2A sürekli, 3.2A anlık akım sağlayabilmektedir. Kartın bağlantıları 0.1" (2.54mm) standart header bağlantıları şeklinde verilmiştir.
Ürün içeriği:
- TB6612FNG motor sürücü kartı
- Erkek header bağlantıları
TB6612FNG Teknik Özellikleri:
- Giriş gerilimi: 15VDC motor, 2.7-5.5V Vcc
- Çıkış akımı: 1.2A sürekli/ 3.2A anlık
- Standby özelliği ile güç tasarrufu
- CW/CCW/kısa fren/motor durdurma kontrol modları
- Dahili aşırı sıcaklık ve düşük gerilim koruma özellikleri
- 0.1" (2.54mm) bağlantı pinleri
- Besleme hatlarında filtre kapasitörleri
- Boyular: 2x2cm (yaklaşık)
