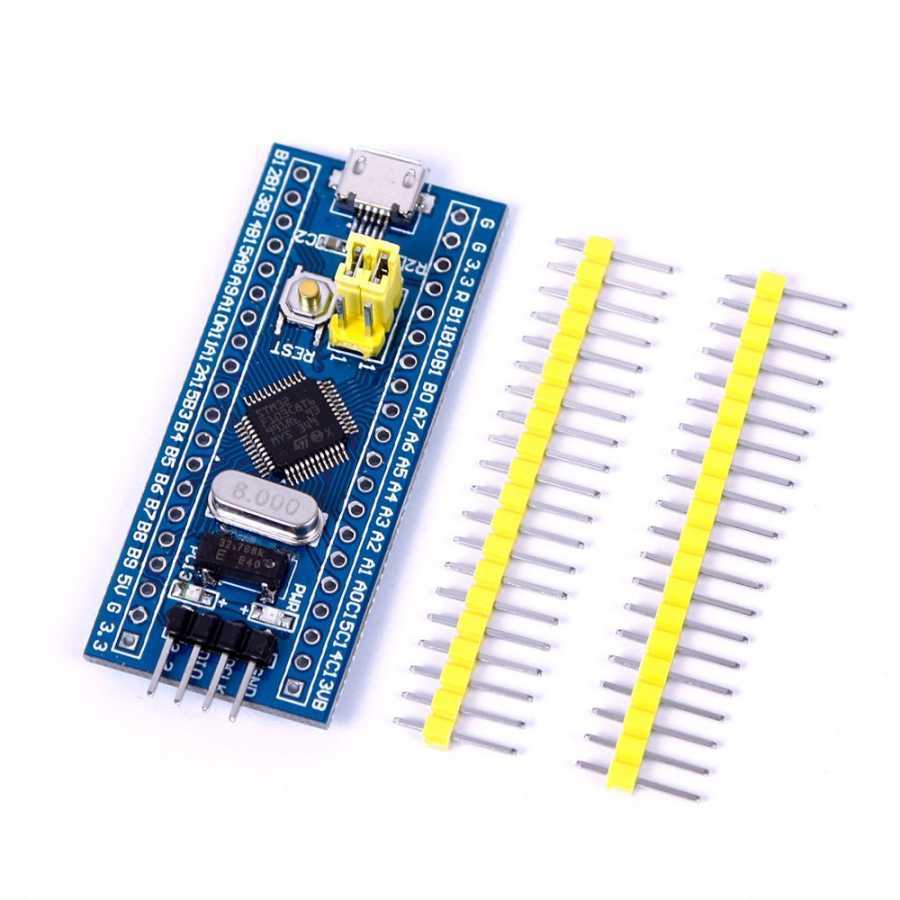

STM32F103C8T6 Mini Geliştirme Kartı
STM32F103C8T6 ARM işlemcisini barındıran çekirdek bir karttır.
8MHz ve 32.768Khz kristal devreleri barındırı.
USB portundan güç alır
Arduino nano benzeri iki hat üzerinde I/O pin çıkışları verilmiştir.
SWD simulasyon debug indirme arayüzü ile basitçe debug yapabilirsiniz.
Micro USB arayüzü sayesinde kart ile haberleşme sağlayabilirsiniz.
RTC kristali Epson marka kolay ve stabildir.
Hedaer pinler fabrika çıkışı lehimlenmemiş olarak ürünle birlikte verilir.
Deryeliyici olarak Keil ve IAR kullanılabilir. J-Link veya USART1 prosedürü kullanılabilir.
IC özellikleri:
- STM32F103C8T6 entegresi.
- Paket tipi: LQFP;
- Pin sayısı: 48;
- Çekirdek: Cortex-M3;
- Çalışma Frekansı: 72MHz;
- Depolama Kaynakları: 64K Byte Flash, 20KByte SRAM;
- Arayüz Kaynakları: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O ports,
- Analog-digital çevirim: 2x ADC (12-bit / 16-kanal)
- Timers: 3 genel timer ve 1 advanced timer
- Debug Download: Support JTAG / SWD debug interface to download, support for IAP.
- RT9193: 3.3V regulator chip, 300mA maksimum çıkış voltajı
