NE555 Kare Dalga Sinyal Jenaratörü kare dalga üreten bir modüldür. Sinyal çıkışları yazılım sayesinde programlanabilirdir, böylece kolayca ayarlanabilir. Bu modülü Arduino ve Raspberry Pi gibi geliştirme kartları ile kolayca kullanabilirsiniz.

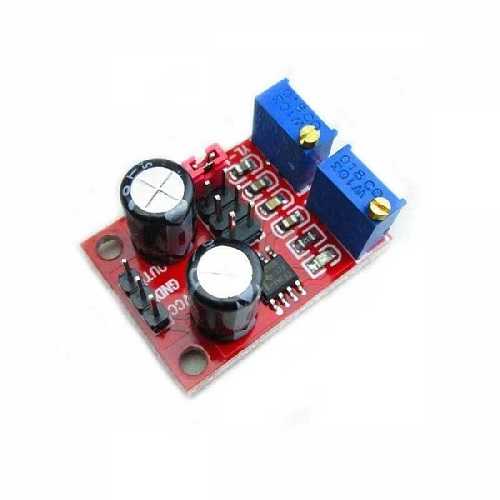

NE555 Kare Dalga Sinyal Jeneratörü
- Bir kare dalga sinyal jeneratörü olarak, deneysel gelişim için kullanılan bir kare dalga sinyali üretir.
- Bir kare dalga tetik sinyali üretmek ve kademeli bir motoru çalıştırmak için kullanılır.
- MCU için ayarlanabilir puls üretilebilir ve kristal görevi görebilir.
- Kontrol devresine bağlı ayarlanabilen darbe üretebilir
- Boyut: 31mm x 22mm
- Ana Entegre: NE555
- Giriş Voltajı: 5V-15V DC
- Güç kaynağı 5V olduğunda çıkış akımı yaklaşık 15mA olabilir; 12V güç kaynağı olduğunda çıkış akımı 35mA civarında olabilir
- Giriş akımı:> = 100mA
- Çıkış genliği: 4.2V V-PP'den 11.4V V-PP'ye. (Farklı giriş voltajı, çıkış genliği farklı olacaktır)
- Maksimum çıkış akımı:> = 15MA (5V güç kaynağı, V-PP% 50'den büyük),> = 35MA (12V güç kaynağı, V-PP% 50'den büyük)
- LED endikasyonlu çıktı (düşük seviye, LED açık, yüksek seviye, LED kapalı, düşük frekans, LED yanıp söner)
- Çıkış frekans aralığı seçilebilir:
- LF dosyası: 1Hz ~ 50Hz
- IF dosyası: 50Hz ~ 1kHz
- Yüksek frekanslı dosya: 1KHz ~ 10kHz
- HF dosyası: 10kHz ~ 200kHz
- Çıkış görev döngüsü ince ayar yapabilir, çalışma çevrimi ve frekans ayrı ayrı ayarlanamaz; görev döngüsünün ayarlanması frekansı değiştirecektir.
