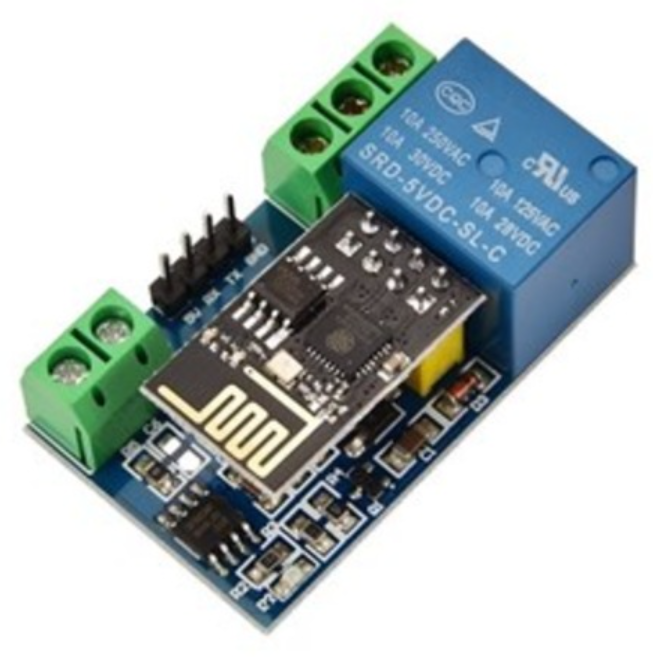

ESP8266 5V WiFi Röle Modülü

Bu WiFi röle modülü, bir ESP8266 WiFi modülü ve mikro denetleyici taşır. Seri port talimatlarını, kablosuz kontrol rölesi için yerel alan ağı (LAN) içindeki cep telefonu APP ve Uygulamasına gönderecektir.

Bu modül, projenizdeki daha büyük voltajları WIFI aracılığıyla kontrol etmek için idealdir. Bu, 250V AC ve 30V DC'ye kadar etkinleştirmek için kullanılabilen 1 kanallı bir röle modülüdür. Bu, modül bir ESP8266 modülünden (dahil) gelen bir sinyalle birlikte verildiğinde cihaz kontrolü, uzaktan kumanda ışıkları veya tetikleme sistemleri oluşturmanıza olanak tanır.

Modül, modülün durumuna göre yanan bir LED'e sahiptir. IN pininde bir sinyal alındığında yanan kırmızı bir güç aktivasyon LED'i. Bir sinyal alındığında, çıkış pinlerini bağlayan röle tetiklerken duyulabilir bir klik sesi duyulabilir. Röle, dahil olan ESP8266 ile kontrol edilir. Bu, tam işlemden önce UART aracılığıyla yapılandırma gerektirecektir. Programlanıp çalıştırıldıktan sonra kendi kendine bakacak ve onu "IOT" tabanlı projelerin internetinde kullanım için ideal hale getirecek.

Nasıl kullanılır:-

Yerleşik ESP8266 WIFI modülünün üç çalışma modu vardır: ilgili WIFI modülü çalışma modunu seçmek için modülün çalışmasına göre STA (istemci), AP (sıcak), STA + AP (istemci + sıcak).

Modülün, WIFI modülünü, USB'den TTL modülüne RX, TX, GND pinini, ardından TX, RX, GND pinindeki modülü yapılandırmak için AT komutları göndermek için bilgisayardaki seri hata ayıklama yazılımını ve USB'den TTL modülüne kullanması gerekir. IN +, IN - 5V güç kaynağı.

Genel Bilgi:

 Yerleşik ESP8266 WIFI modülü, AP modu aynı anda 5 istemciye bağlanabilir

Modülün çalışması için iki yol vardır:

(i) WIFI modülüne doğrudan monte edilmiş cep telefonu;

(ii) yönlendiricide taşınan cep telefonu ve WIFI modülü.

İletim mesafesi:

Açık ortam, cep telefonu WIFI modülüne monte edildiğinde maksimum iletim mesafesi 400m'dir.

WiFI modülü ve cep telefonu aynı anda yönlendiriciye taşındığında iletim mesafesi yönlendiricinin sinyaline göre zayıf olduğunda;

Kontrol Komutları:

WiFi modülü bulunan cep telefonu komutları aşağıdaki sırayla gönderdiğinde:

(Varsayılan baud hızı 115200)

• AT + CWMODE = 2, yani AP modu seçilir.
• AT + RST, sıfırlayın.
• AT + CIPMUX = 1, birden fazla bağlantı açın.
• AT + CIPSERVER = 1,8080, TCP sunucusunu yapılandırın, bağlantı noktasını ayarlayın.
• AT + CIOBAUD = 9600, baud hızını 9600'e ayarlar. (9600 baud hızını kontrol etmek için rölelerde çalışıyor).
• APIP, "192.168.4.1" gibi AP modu IP adresini görüntülemek için + CIFSR'de.
• Cep telefonu WIFI sinyal bağlantı adı AI-THINKER veya ESP8266 ile başlar.
• 192.168.4.1 ve 8080 gibi "TCP bağlantısı" adresinde ve APP'ye bağlantı noktasında.
• Gri kutuya tıklandığında röleler kontrol edilebilir.

Özellikleri:

• Yerleşik Modül: ESP8266 wifi modülü; AP modunda aynı anda 5 İstemci ile bağlantı kurabilir
• Çalışma Yolu: wifi modülünde taşınan cep telefonu; aynı yönlendiricide taşınan cep telefonu ve wifi modülü ve röleyi kontrol etmek için APP'yi kullanın
• Diyot efüzyon koruması;
• Kısa tepki süresi
• Yerleşik Röle: 5V, 10A / 250V AC 10A / 30V DC röle
• İletim Mesafesi: 400m (maks.)
• Baud Hızı: 9600.
