ESP32-S3 1.9″ LCD 170x320 Waveshare Wi-Fi Bluetooth Geliştirme Kartı

Ekranlı IoT projelerinizi, taşınabilir cihazlarınızı ve akıllı kontrol arayüzlerinizi Özkul Elektronik ile geliştirin.

Waveshare ESP32-S3-LCD-1.9; mikrodenetleyici, renkli ekran, kablosuz bağlantı ve hareket algılama özelliklerini aynı kartta buluşturan bir geliştirme platformudur. 1,9 inç 170 × 320 piksel LCD ekranı, sensör değerlerini, bağlantı durumlarını ve uygulama menülerini doğrudan cihaz üzerinde görüntülemenizi sağlar.

Kablosuz haberleşme ile ekran kullanımını birleştirmek isteyen öğrenciler, elektronik meraklıları ve prototip geliştiren mühendisler için uygundur. Projenize göre yazılım geliştirerek masaüstü bilgi ekranı, sensör takip cihazı veya küçük bir kontrol paneli oluşturabilirsiniz.



Neden ekranlı ESP32-S3 geliştirme kartı?

Ayrı bir geliştirme kartı, LCD modülü ve hareket sensörünü birbirine bağlamak yerine temel bileşenlerle tek kart üzerinde çalışabilirsiniz. Bu yapı, ilk prototipte bağlantı sayısını azaltır ve ekran arayüzü geliştirmeye daha hızlı geçmenizi sağlar.

Renkli ekranda yalnızca metin göstermekle sınırlı kalmazsınız. Uygun yazılımla simgeler, ölçüm göstergeleri, küçük grafikler ve birden fazla sayfadan oluşan menüler hazırlayabilirsiniz. Harici giriş elemanları ekleyerek kullanıcının bu menüler arasında geçiş yapmasını da sağlayabilirsiniz.

Bu açıklamadaki ESP32-S3-LCD-1.9 modeli dokunmatik değildir. Dokunmatik ekran isteyen projeler için farklı ürün olan ESP32-S3-Touch-LCD-1.9 değerlendirilmelidir.



Teknik özellikler

Özellik	Teknik veri
Marka	Waveshare
Model	ESP32-S3-LCD-1.9
Ana çip	ESP32-S3R8
İşlemci	Xtensa 32-bit LX7, çift çekirdek
İşlemci frekansı	240 MHz’e kadar
Flash bellek	16 MB
PSRAM	8 MB
Dahili SRAM / ROM	512 KB / 384 KB
Wi-Fi	2,4 GHz, IEEE 802.11 b/g/n
Bluetooth	Bluetooth 5 LE
Anten	Kart üzerinde seramik anten
Hareket sensörü	QMI8658, 6 eksenli IMU
IMU yapısı	3 eksenli ivmeölçer + 3 eksenli jiroskop
Harici depolama	TF / microSD kart yuvası
USB bağlantısı	USB Type-C
Batarya bağlantısı	3,7 V lityum batarya için MX1.25 bağlantı
Batarya devresi	Şarj/deşarj desteği
Genişleme bağlantısı	Pico uyumlu pin başlığı düzeni
Kart üzerindeki butonlar	BOOT ve RESET
RGB LED	WS2812, dokunmatik olmayan modelde
Geliştirme ortamları	Arduino IDE ve ESP-IDF

Teknik donanım bilgileri: Waveshare ürün dokümantasyonu.

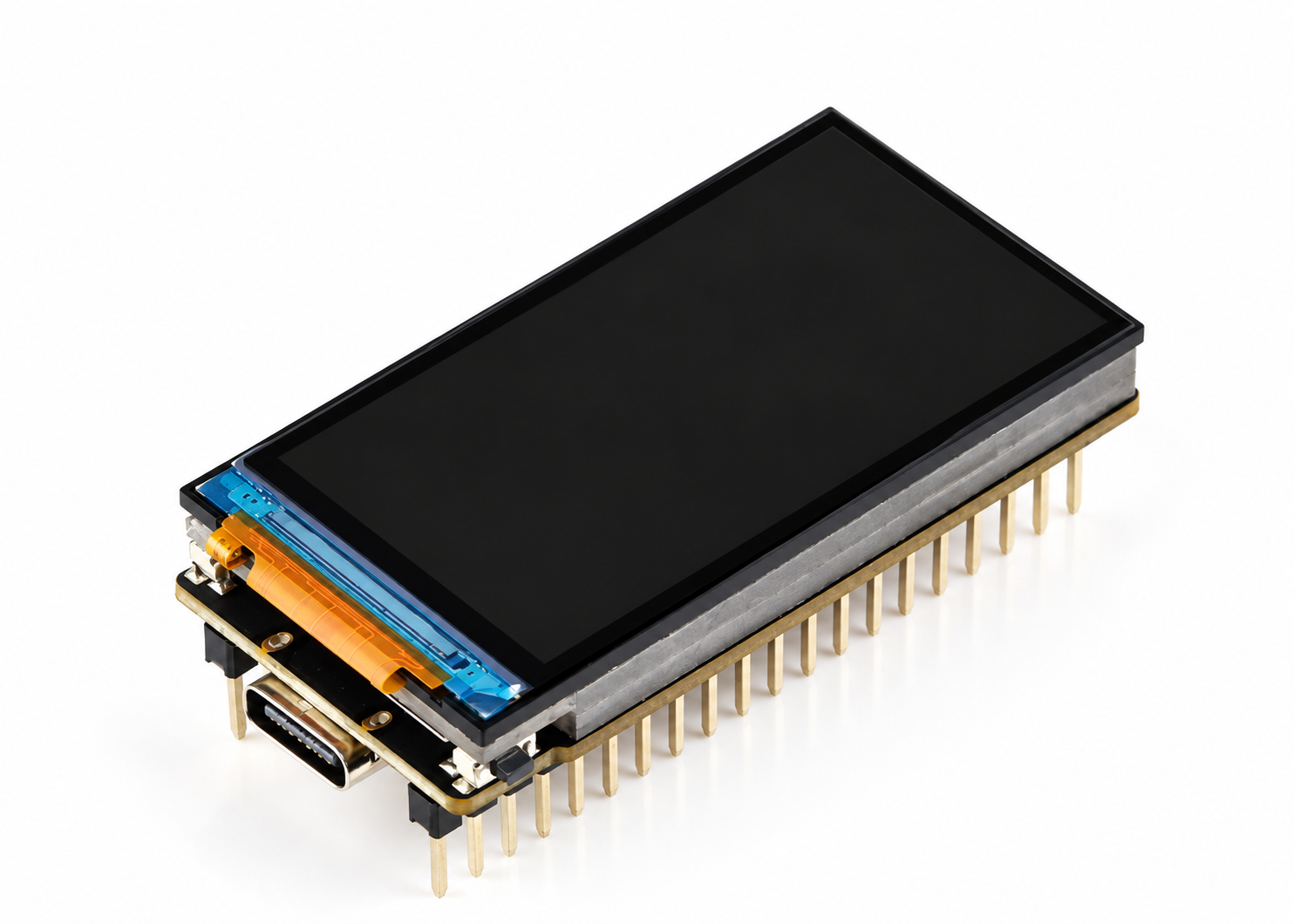

1,9 inç LCD ekran özellikleri

Ekran özelliği	Değer
Ekran boyutu	1,9 inç
Çözünürlük	170 × 320 piksel
Renk desteği	262K renk
Parlaklık	500 cd/m²
Kontrast oranı	900:1
Ekran haberleşmesi	SPI
Ekran sürücüsü	ST7789V2
Döndürme	90° donanımsal döndürme desteği
Dokunmatik kontrol	Bu modelde yok

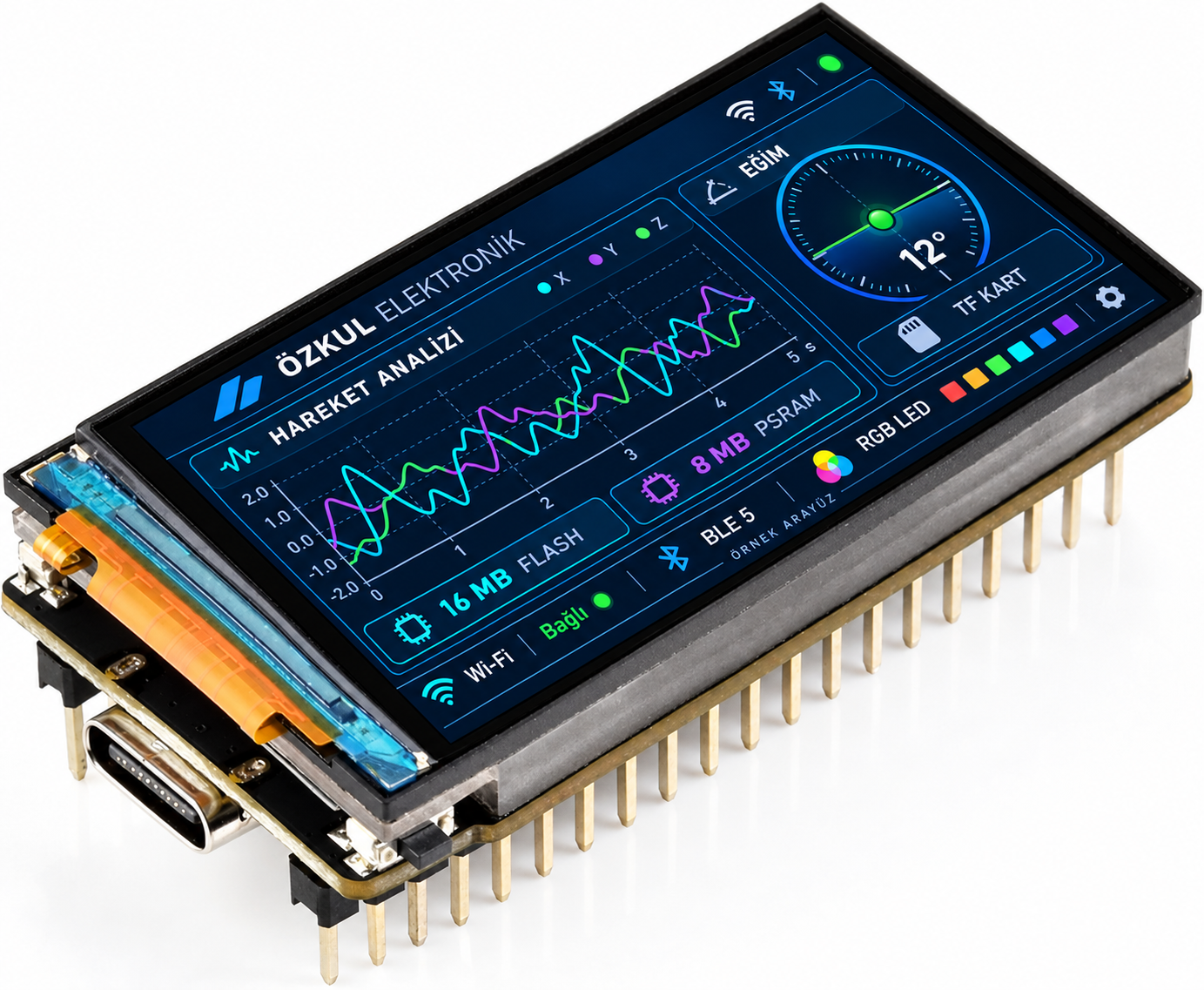

Ekranın dikey veya yatay kullanımına uygun bir arayüz tasarlayabilirsiniz. Örneğin dikey yerleşimde ölçüm değerlerini alt alta gösterebilir, yatay yerleşimde ise durum simgeleriyle birlikte daha geniş bir bilgi satırı oluşturabilirsiniz. Ekran verileri: Waveshare resmi ürün sayfası.

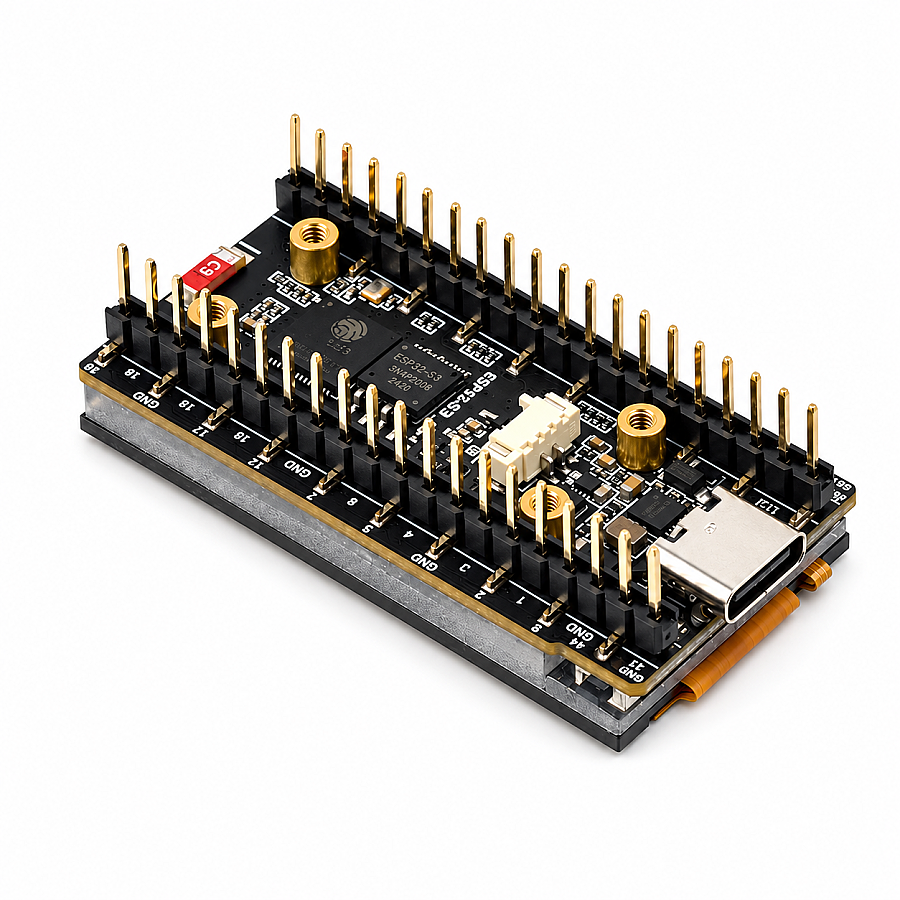

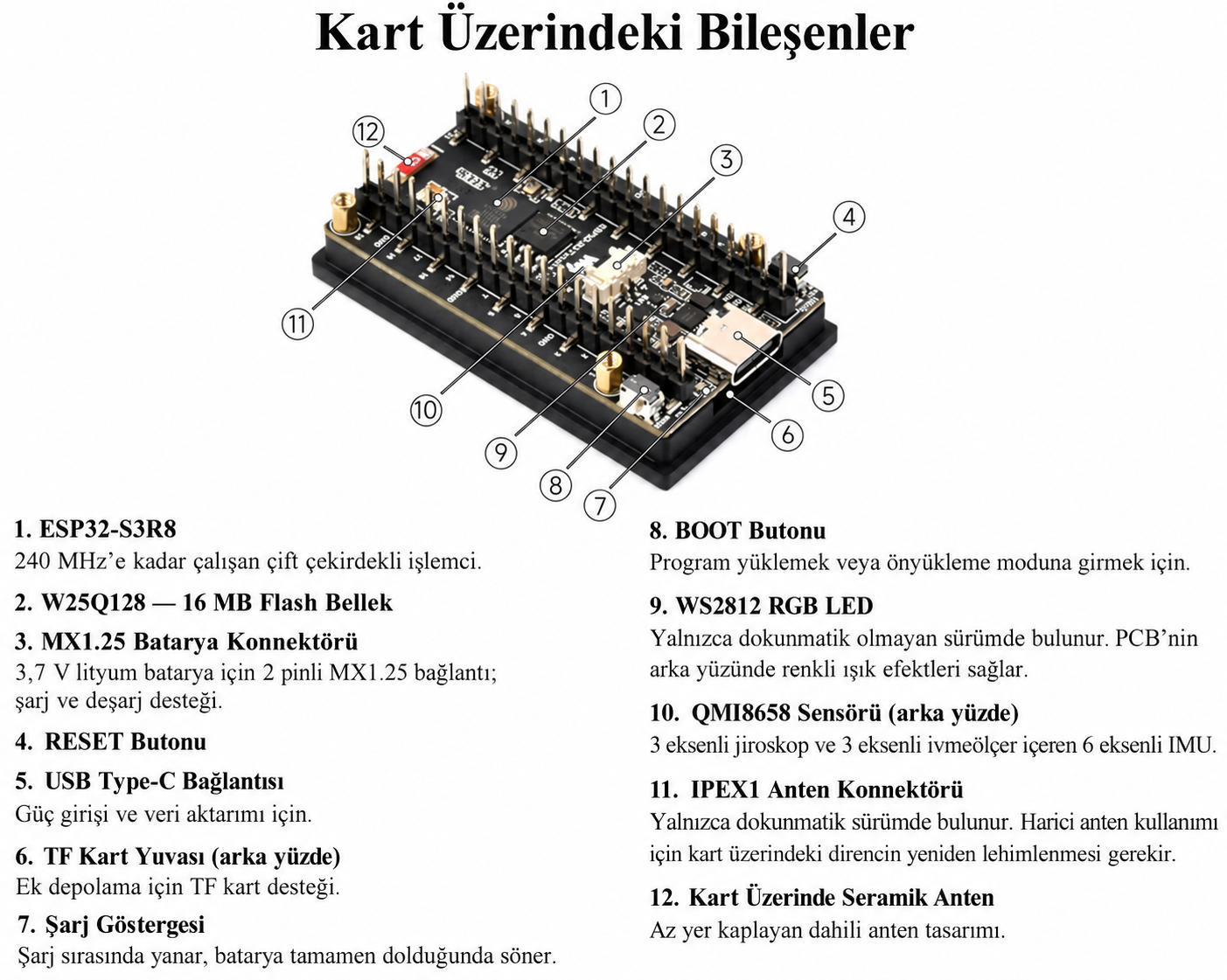

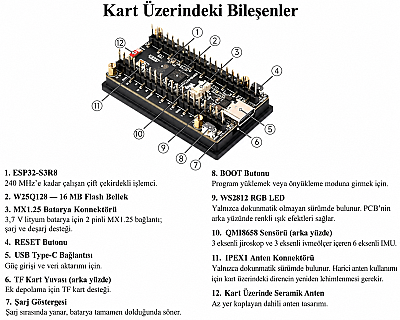

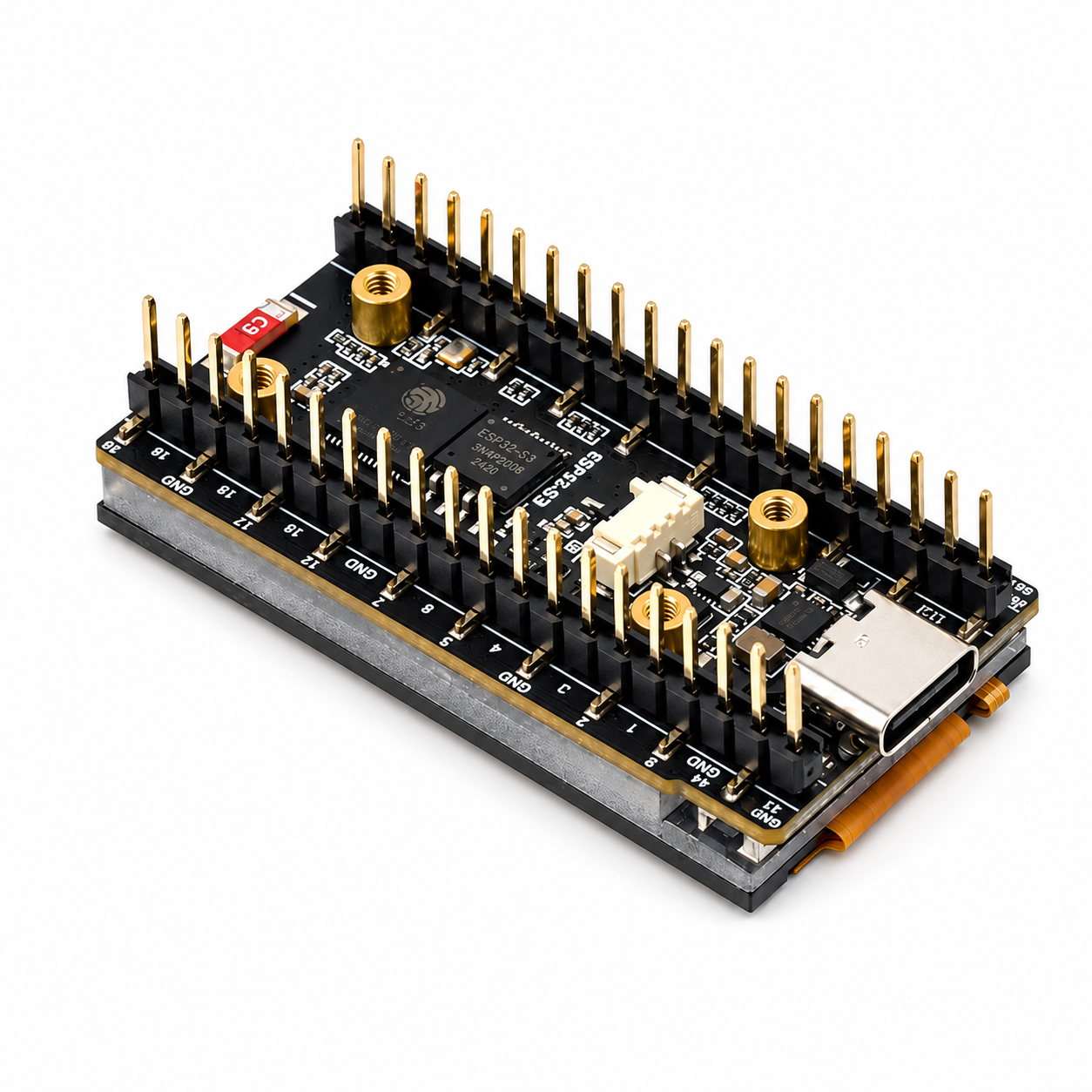

Kart üzerindeki bileşenler ne işe yarar?



USB Type-C: Bilgisayardan program yüklemek, geliştirme sırasında veri aktarımı yapmak ve karta güç sağlamak için kullanılır.

TF kart yuvası: Uygulamanın kullandığı resimleri veya dosyaları harici depolamada tutmanıza imkân verir.

QMI8658 hareket sensörü: İvme ve açısal hız verileriyle hareket algılayan uygulamalar geliştirmek için kullanılabilir.

Batarya bağlantısı: Uygun batarya seçimiyle taşınabilir prototip oluşturmayı kolaylaştırır.

BOOT ve RESET butonları: Yazılım yükleme ve geliştirme sırasında kartı yönetmenize yardımcı olur.

Bileşenlerin konumları ve sürümler arasındaki farklar için üretici donanım açıklamaları referans alınmalıdır.

Kullanım amacı ve geliştirilebilecek projeler

Aşağıdaki uygulamalar, kartın donanımından yararlanılarak geliştirilebilecek proje örnekleridir. İlgili yazılımın hazırlanması ve gerektiğinde ek modüllerin bağlanması gerekir.

Akıllı ev bilgi ekranı

Evdeki farklı cihazlardan gelen verileri tek ekranda toplayabilirsiniz. Örneğin oda sıcaklığı, nem, aydınlatma durumu veya bir cihazın açık/kapalı bilgisi görüntülenebilir. MQTT tabanlı bir yazılımla ev otomasyon sistemine veri gönderip alacak bir arayüz geliştirilebilir.

Masaüstü saat ve internet bilgi paneli

İnternet üzerinden saat bilgisi alan, belirlediğiniz bir servisten hava durumu verilerini çeken veya kendi sunucunuzdaki bilgileri gösteren bir masaüstü ekranı oluşturabilirsiniz. Ekranın görünümünü çalışma masanıza ya da uygulamanıza göre özelleştirebilirsiniz.

Sensör izleme ve ölçüm ekranı

Uygun bir harici sensör bağlayarak ölçülen değeri büyük rakamlarla gösterebilirsiniz. Yazılım tarafında alt ve üst eşikler belirleyip durum rengini değiştirebilir, kısa süreli ölçüm geçmişini küçük bir grafikle sunabilirsiniz.

Taşınabilir veri kaydedici

Belirli aralıklarla ölçüm alıp dosyaya kaydeden bir prototip hazırlayabilirsiniz. Ekranda son ölçüm, kayıt durumu ve dosya adı gibi bilgiler gösterilebilir. Böylece bilgisayara sürekli bağlı kalmadan ölçüm toplama senaryoları denenebilir.

Hareket ve eğim algılayan cihaz

Kart üzerindeki IMU verileri kullanılarak eğim göstergesi, hareketle sayfa değiştiren arayüz veya hareket kaydı yapan bir eğitim projesi geliştirilebilir. Ölçüm doğruluğu; kalibrasyon, filtreleme ve kullanılan algoritmaya bağlıdır.

Mini HMI ve cihaz durum paneli

Bir prototipin çalışma modu, işlem süresi, sayaç değeri veya hata durumu ekranda gösterilebilir. Harici butonlar ya da döner enkoder eklenerek ayar değiştiren bir kullanıcı arayüzü hazırlanabilir.

Robotik proje göstergesi

Bir robotun sensör değerlerini, seçili çalışma modunu ve bağlantı durumunu görüntülemek için kullanılabilir. Motorların kontrolü için ayrıca uygun motor sürücüleri ve güç düzeni gerekir.

Bu kartla hangi proje setleri oluşturulabilir?

Aşağıdaki liste örnek set 구성larını gösterir; ürünün standart paket içeriği veya hazır kurulu uygulama anlamına gelmez. Ek parçalar, bağlantı uyumluluğu kontrol edilerek seçilmelidir.

Örnek proje seti	Eklenebilecek parçalar	Yapılabilecek çalışma
ESP32-S3 başlangıç ve ekran eğitim seti	Veri destekli USB Type-C kablo, breadboard, jumper kablolar, butonlar	Ekrana yazı yazdırma, menü hazırlama, giriş okuma ve kablosuz bağlantı denemeleri
Sıcaklık ve nem takip seti	3,3 V ile uyumlu sıcaklık-nem sensörü, bağlantı kabloları	Ortam ölçümü, eşik takibi ve renkli gösterge ekranı
Mini hava istasyonu seti	Uygun sıcaklık, nem ve basınç sensörleri; isteğe bağlı microSD kart	Çevresel verilerin görüntülenmesi ve kaydedilmesi
Akıllı ev paneli seti	Uyumlu ev otomasyon altyapısı, harici buton veya enkoder	Cihaz durumlarını gösterme ve yazılımla komut gönderme
Taşınabilir veri kayıt seti	Uyumlu batarya, microSD kart, ölçülecek büyüklüğe uygun sensör, muhafaza	Zaman aralıklı ölçüm ve dosyaya kayıt
Hareket ve eğim deney seti	USB kablo, isteğe bağlı batarya ve muhafaza	Dahili IMU ile hareket algılama, eğim gösterimi ve filtreleme deneyleri
Mini kontrol paneli seti	Harici butonlar, döner enkoder, uygun bağlantı modülleri	Ayar menüsü, sayaç, zamanlayıcı ve durum göstergesi
Robotik izleme seti	Robot şasisi, uygun motor sürücüsü, sensörler ve ayrı güç bileşenleri	Robot çalışma bilgilerinin ekranda takibi
Masaüstü bilgi ekranı seti	USB güç kaynağı, Type-C kablo, masaüstü muhafaza	Saat, internetten alınan veriler ve kişiselleştirilmiş bilgi sayfaları

Pin bağlantıları ve genişletme

Harici sensör veya kontrol elemanı eklerken kartın pin şeması üzerinden ilerlemek gerekir. Kart üzerinde bulunan ekran ve diğer bileşenlerin kullandığı bağlantılar, harici devre tasarımında hesaba katılmalıdır.

Pico uyumlu başlık düzeni, bazı aksesuarlarla mekanik bağlantıyı kolaylaştırabilir. Bununla birlikte bir modülün fiziksel olarak takılabilmesi, pin görevlerinin ve elektriksel bağlantılarının otomatik olarak uyumlu olduğu anlamına gelmez.



LCD bağlantı şeması

Ekran sürücüsünü yazılıma tanıtırken pin atamalarının karta uygun olması gerekir. Farklı bir ESP32 ekran projesinden alınan ayarlar bu kartla birebir aynı olmayabilir.



Arduino IDE, ESP-IDF ve grafik arayüz geliştirme

Arduino IDE, örnek uygulamaları deneyerek ilerlemek isteyen kullanıcılar için bir başlangıç yolu sunar. ESP-IDF ise uygulamanın görev yapısı ve donanım yönetimi üzerinde daha ayrıntılı kontrol isteyen projelerde kullanılabilir.

Ekran tasarımında LVGL ile göstergeler, menüler ve durum sayfaları hazırlanabilir. Önce üreticinin çalışan örneğini yükleyip ekran ve çevre birimlerini doğrulamak, ardından kendi uygulamanızı geliştirmek kurulumu kolaylaştırır.

Waveshare’ın resmi örnek kod deposunda Wi-Fi, ADC, hareket sensörü, SD kart ve LVGL çalışmalarına yönelik örnekler bulunur. Kütüphane ve kart ayarlarını kullandığınız örnek paketin açıklamalarıyla eşleştirin.

Muhafaza ve mekanik yerleşim

Kartı masaüstü bir kutuya, taşınabilir cihaz gövdesine veya prototip paneline yerleştirirken ekranın görünür alanını ve bağlantılara erişimi birlikte değerlendirin. USB kablosunun takılacağı boşluk, kart yuvasına erişim ve batarya kablosunun yerleşimi tasarımın başında planlanmalıdır.

Aşağıdaki teknik çizim, dokunmatik olmayan modelin mekanik yerleşimi için referans olarak kullanılabilir.



Sık sorulan sorular

Ekran dokunmatik mi?
Hayır. Burada tanıtılan model ESP32-S3-LCD-1.9’dur. Dokunmatik sürüm ayrı model olarak sunulur.

Kartı kullanmak için ayrıca LCD ekran almam gerekir mi?
Hayır. 1,9 inç LCD ekran kart üzerinde bulunur.

Hazır bir akıllı ev paneli olarak kullanılabilir mi?
İstenen sisteme bağlanacak yazılımın yüklenmesi ve yapılandırılması gerekir. Kart bir geliştirme platformudur.

Harici sensör bağlanabilir mi?
Uygun pinler ve elektriksel koşullar sağlandığında bağlanabilir. Sensörün besleme ihtiyacı, haberleşme arayüzü ve kart üzerindeki pin kullanımı kontrol edilmelidir.

Batarya ile çalışma süresi ne kadardır?
Süre; batarya kapasitesine, ekran kullanımına, kablosuz haberleşmeye ve ek devrelerin tüketimine bağlıdır. Her proje için tek bir çalışma süresi verilemez.

Proje setleri paket içeriğine dahil mi?
Yukarıdaki setler uygulama fikirleridir. Batarya, sensör, hafıza kartı, kablo ve muhafaza gibi ek parçaların dahil olduğu varsayılmamalı; sipariş edilen paketin içeriği kontrol edilmelidir.

Özkul Elektronik ile projenize başlayın

Waveshare ESP32-S3 1.9″ LCD geliştirme kartı, ekranlı bir cihaz prototipi hazırlamak, kablosuz haberleşmeyi öğrenmek ve sensör verilerini görselleştirmek isteyenler için çok yönlü bir temel sunar.

Projenizin ihtiyaç duyduğu kart ve tamamlayıcı bileşenler hakkında bilgi almak için Özkul Elektronik ile iletişime geçin.
