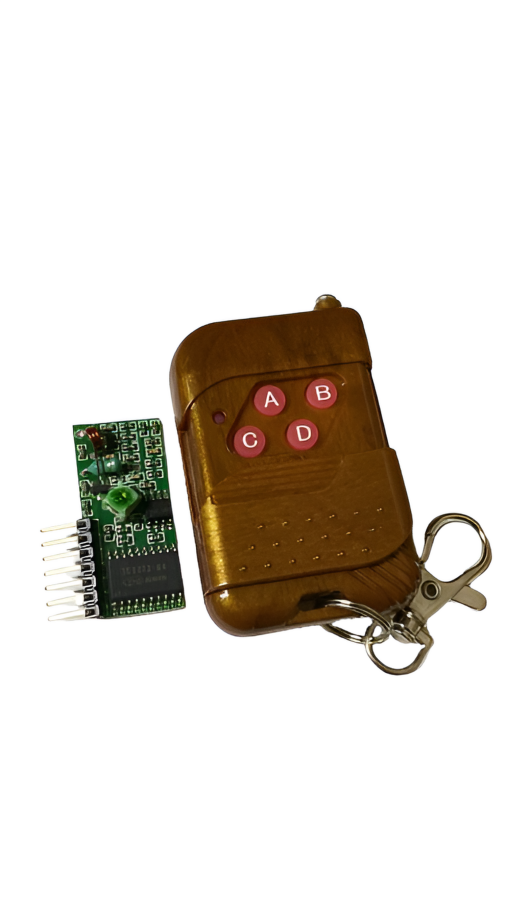

4 kanal 315 MHz RF kablosuz kontrol modülü, 4 kanal çıkış sunmaktadır. Bu modül ile birçok uzaktan kontrol uygulaması rahatlıkla geliştirilebilir. Çıkışına bağladığınız bir röleyi veya ledi rahatlıkla kontrol edebilirsiniz.
Çıkış pinlerini kullanarak Arduino vb. bir kontrol kartına basit bir şekilde komut gönderebilirsiniz. Kart beslemesi 5V olması sayesinde bir çok sistemle uyumlu çalışacaktır. Bu modül sayesinde herhangi bir kontrolcü kullanmadan uzaktan kumandalı araba yapabilirsiniz. Ürün antensiz kullanımda düşük verimle çalışmaktadır.
Teknik Özellikleri:
- Model: 4 Kanal 315MHz RF Kumanda Seti
- Çalışma Gerilimi: 5V
- Çalışma Akımı: ≤3mA (5.0VDC)
- Modülasyon Yöntemi: ASK
- Kodlama Çipi: SC2272 (PT2272, PT2294)
- Hassasiyet: -105 dBm'den daha iyi (50Ω)
- Çıkış Sinyali: Kilitsiz
- Kumanda Çalışma Gerilimi: 12VDC (27A/12V pilli)
- Kumanda Çalışma Akımı:10mA
- İletim Mesafesi: 50-100M (Açık alan, -100dbm alıcı hassasiyeti) (Bu mesafeler için alıcıda antene ihtiyaç duymaktadır.)
- Enkoder tipleri: Sabit Kod
Pin Dizilimi:
- 5v: Besleme Gerilimi (+) DC 5 volt
- GND: Besleme -
- D3, D2, D1, D0: Çıkış pinleri
- VT: Sinyal algılandığı zaman Lojik 1 çıkışı vermektedir.
- Uzaktan kumanda da dört buton bulunmaktadır. Sırasıyla alıcı kart çıkış pinlerinden D0, D1, D2, D3 dört veri bitne karşılık gelmektedir.
